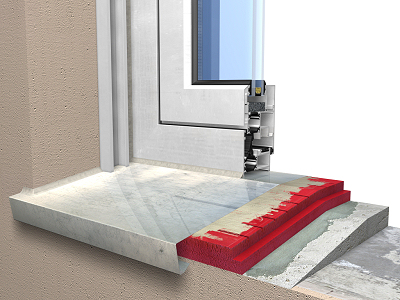

Isolation thermique sous l'appui de fenêtre métallique
EIT060 Isolation thermique sous l'appui de fenêtre métallique
Isolation thermique sous l'appui de fenêtre métallique, constituée de panneau rigide en polystyrène extrudé, à surface rugueuse cannelée et système latéral droit à rainure et languette, de 40 mm d'épaisseur, résistance à la compression >= 300 kPa, résistance thermique 1,2 m²K/W, conductivité thermique 0,034 W/(mK), placé bord à bord et fixé avec du mortier-colle sur la surface support, application préalable d'une couche de régularisation de mortier industriel pour maçonnerie, de ciment, couleur grise, avec adjuvant hydrofuge, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2, de 4 cm d'épaisseur.

Système de fixation
Isolant
Type
Épaisseur (mm)
Largeur (cm)
Sécurité et santé

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt16pxa010eaq

Panneau rigide en polystyrène extrudé, selon NF EN 13164, à surface rugueuse cannelée et système latéral droit à rainure et languette, de 40 mm d'épaisseur, résistance à la compression >= 300 kPa, résistance thermique 1,2 m²K/W, conductivité thermique 0,034 W/(mK), Euroclasse E de réaction au feu selon NF EN 13501-1, avec code de désignation XPS-EN 13164-T2-CS(10/Y)300-DS(70,90)-DLT(2)5-WL(T)0,7-WD(V)3-FTCD1.

0,300

9,03

2,71

mt16aaa010

Mortier adhésif pour fixation des matériaux isolants.

2,700

kg

0,19

0,51

mt08aaa010a

Eau.

0,006

1,50

0,01

mt09mif010ia

Mortier industriel pour maçonnerie, de ciment, couleur grise, avec adjuvant hydrofuge, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2.

0,011

t

57,48

0,63

mo054

Compagnon professionnel III/CP2 poseur d'isolants rigides ou flexibles.

0,100

h

31,65

3,17

mo101

Ouvrier professionnel II/OP poseur d'isolants rigides ou flexibles.

0,100

h

27,27

2,73

mo020

Compagnon professionnel III/CP2 construction.

0,120

h

30,66

3,68

mo113

Ouvrier d'exécution I/OE1 construction.

0,240

h

25,69

6,17



Frais de chantier des unités d'ouvrage

2,000

%

19,61

0,39

Coût d'entretien décennal: 0,40€ les 10 premières années.



Montant total HT:

20,00


UNITÉ D'OUVRAGE EIT060: ISOLATION THERMIQUE SOUS L'APPUI DE FENÊTRE MÉTALLIQUE.


CLAUSES TECHNIQUES

Isolation thermique sous l'appui de fenêtre métallique, constituée de panneau rigide en polystyrène extrudé, à surface rugueuse cannelée et système latéral droit à rainure et languette, de 40 mm d'épaisseur, résistance à la compression >= 300 kPa, résistance thermique 1,2 m²K/W, conductivité thermique 0,034 W/(mK), placé bord à bord et fixé avec du mortier-colle sur la surface support, application préalable d'une couche de régularisation de mortier industriel pour maçonnerie, de ciment, couleur grise, avec adjuvant hydrofuge, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2, de 4 cm d'épaisseur.



CRITÈRE POUR LE MÉTRÉ

Longueur mesurée selon documentation graphique du Projet.



CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


DE L'ÉLÉMENT PORTEUR.

On contrôlera que la surface support est stable, propre, sèche et sans poussière, graisses ou décoffrants. Cela ne s'appliquera pas aux éléments porteurs n'ayant pas passé les durées nécessaires à leur stabilisation et/ou séchage total.


CLIMATIQUES.

On suspendra les travaux lorsque la vitesse du vent dépasse 30 km/h ou que l'humidité ambiante dépasse 80%.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Nettoyage et préparation de la surface support. Application de la couche de régularisation de mortier. Implantation des pièces. Découpe de l'isolant. Application de l'adhésif. Mise en place de l'isolant.


CLAUSES DE FINALISATION.

L'isolation sera homogène sur la totalité de la surface. Il n'existera pas de ponts thermiques.



CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.



Code CED

Type

Poids (kg)

Volume (l)

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,018

0,030

17 01 01

Béton (bétons, mortiers et préfabriqués).

0,259

0,173



Déchets générés:

0,277

0,203

15 01 01

Emballages en papier et en carton.

0,124

0,165

17 02 03

Plastique.

0,010

0,017

17 02 01

Bois.

0,054

0,049



Emballages:

0,188

0,231



Total déchets:

0,465

0,434
