| Ancrage permanent d'une paroi moulée | ||
| GSB220 | Ancrage permanent d'une paroi moulée | |
|
Ancrage permanent d'une paroi moulée au terrain, avec une inclinaison de 30° par rapport au plan horizontal, allant jusqu'à 17,5 m de longueur, pour assurer la stabilité de la paroi moulée, durant un temps de service supérieur à 2 ans, composé des travaux suivants: extraction de terres avec des moyens mécaniques, via perforation de la paroi moulée et du terrain, avec tubage de 133 mm de diamètre extérieur; introduction de 3 câbles formés de cordons tressés en acier de 0,6" (15,2 mm) de diamètre nominal, graissés et gainés dans un tube en PE; injection sous pression via le système d'injection globale unitaire (IGU), de coulis de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4, dosé au poids, pour protection et formation du bulbe; pour recevoir la tête d'ancrage permanent, et chargement manuel des décombres dans le camion ou la benne. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE GSB220: ANCRAGE PERMANENT D'UNE PAROI MOULÉE.
CLAUSES TECHNIQUES

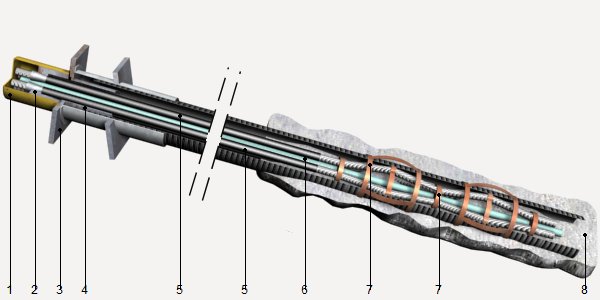

Ancrage permanent d'une paroi moulée au terrain, avec une inclinaison de 30° par rapport au plan horizontal, allant jusqu'à 17,5 m de longueur, pour assurer la stabilité de la paroi moulée, durant un temps de service supérieur à 2 ans, composé des travaux suivants: extraction de terres avec des moyens mécaniques, via perforation de la paroi moulée et du terrain, avec tubage de 133 mm de diamètre extérieur; introduction de 3 câbles formés de cordons tressés en acier de 0,6" (15,2 mm) de diamètre nominal, graissés et gainés dans un tube en PE; injection sous pression via le système d'injection globale unitaire (IGU), de coulis de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4, dosé au poids, pour protection et formation du bulbe; pour recevoir la tête d'ancrage permanent, et chargement manuel des décombres dans le camion ou la benne.
NORME APPLIQUÉE
Exécution, contrôle et documentation: NF EN 1537. Exécution des travaux géotechniques spéciaux. Tirants d'ancrage.
CRITÈRE POUR LE MÉTRÉ
Longueur mesurée de la face d'appui de la tête d'ancrage jusqu'à l'extrémité du bulbe, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
Les terres auront été extraites par la face intérieure de la paroi moulée jusqu'à la cote nécessaire.
DU SOUS-TRAITANT.
Il présentera un document prouvant la capacité technique de l'entreprise exécutrice,
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Perforation de l'écran et du terrain. Mise en place des câbles. Injection du coulis. Nettoyage des restes générés. Chargement manuel des décombres dans le camion ou la benne.
CLAUSES DE FINALISATION.
L'ancrage maintiendra sa raideur pendant sa vie utile.
CRITÈRE POUR LE MÉMOIRE
On mesurera la longueur totale du câble des ancrages exécutés selon les spécifications du Projet.
