XEA060

U

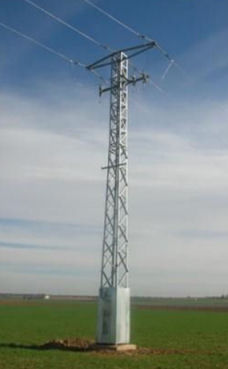

Pylône métallique en treillis.

1.193,73€

Appui métallique à treillis, de 14 m de hauteur et 1000 daN d'effort nominal, encastrement avec dé de béton dans sol cohésif.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt35pya050ee

Appui métallique à treillis, de 14 m de hauteur et 1000 daN d'effort nominal, composé d'une tête prismatique et d'un tronc pyramidal de section carré.

1,000

U

800,20

800,20

mt10hmf030v

Béton massif C25/30 (X0(F); D20; S2; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

1,433

m³

103,06

147,68

mq01exn010i

Mini pelleteuse sur pneus, de 37,5 kW.

0,463

h

46,12

21,35

mq04cag010a

Camion grue jusqu'à 6 t de charge maximale.

1,562

h

50,01

78,12

mo020

Compagnon professionnel III/CP2 construction.

2,639

h

24,67

65,10

mo077

Ouvrier professionnel II/OP construction.

2,639

h

21,93

57,87

Coûts directs complémentaires

2,000

%

1.170,32

23,41

Coût d'entretien décennal: 119,37€ les 10 premières années.

Montant total HT:

1.193,73

UNITÉ D'OUVRAGE XEA060: PYLÔNE MÉTALLIQUE EN TREILLIS.

CLAUSES TECHNIQUES

Appui métallique à treillis, de 14 m de hauteur et 1000 daN d'effort nominal, composé d'une tête prismatique et d'un tronc pyramidal de section carré, encastrement avec dé de béton C25/30 (X0(F); D20; S2; Cl 0,4), prêt à l'emploi, coulage depuis le camion, dans sol cohésif. Comprend l'excavation pour fondation avec des moyens mécaniques, le transport et la décharge. Totalement monté.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation. Transport et décharge. Excavation des fondations. Suppression des terres lâches du fond de l'excavation. Hissage de l'appui. Mise en place et aplomb. Coulage et compactage du béton. Suppression des restes, nettoyage final et retrait des décombres. Chargement des décombres dans le camion ou la benne.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Type

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

9,894

6,596

Déchets générés:

9,894

6,596
