XAR060 |
U |

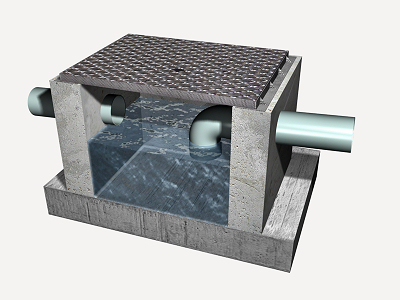

Regard en béton "in situ". |
149,01€ |
||
|
Regard siphoïde, en béton massif "in situ", de dimensions intérieures 50x50x50 cm, avec cadre et couvercle en fonte, en incluant l'excavation manuelle et le remblayage de l'arrière. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt10hmf030B |
Béton massif C30/37 (X0(F); D20; S2; Cl 0,4), prêt à l'emploi, selon NF EN 206-1. |
0,245 |
m³ |
107,10 |
26,24 |
|
mt11ppl030a |
Coude 87°30' en PVC lisse, D=125 mm. |
1,000 |
U |
7,04 |
7,04 |
|
mt08epr030b |
Moule réutilisable pour la réalisation de regards de section carrée de 50x50x50 cm, de tôle métallique, y compris accessoires de montage. |
0,050 |
U |
230,67 |
11,53 |
|
mt11tfa010b |
Cadre et tampon en fonte, 50x50 cm, pour regard à tampon amovible, classe B-125 selon NF EN 124. |
1,000 |
U |
39,84 |
39,84 |
|
mt01arr010a |
Grave de carrière, de 19 à 25 mm de diamètre. |
0,419 |
t |
7,28 |
3,05 |
|
mo041 |
Compagnon professionnel III/CP2 VRD espaces publics. |
1,022 |
h |
24,11 |
24,64 |
|
mo087 |
Ouvrier professionnel II/OP VRD espaces publics. |
1,577 |
h |
21,40 |
33,75 |
|
Coûts directs complémentaires |
2,000 |
% |
146,09 |
2,92 |
|
|
Coût d'entretien décennal: 7,45€ les 10 premières années. |
Montant total HT: |
149,01 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE XAR060: REGARD EN BÉTON "IN SITU". CLAUSES TECHNIQUES Réalisation de regard siphoïde enterré, en béton massif "in situ" C30/37 (X0(F); D20; S2; Cl 0,4), de dimensions intérieures 50x50x50 cm, sur dallage en béton massif de 15 cm d'épaisseur, avec siphon formé par un coude de 87°30' en PVC long, fermée supérieurement avec cadre et couvercle en fonte classe B-125 selon NF EN 124. Comprend moule réutilisable en tôle amortissable en 20 utilisations, excavation manuelle et remblayage de l'arrière avec un matériau granulaire, les connexions des conduites et les arrêts. Totalement monté, connecté et testé. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton: NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité. NF EN 13670. Exécution des structures en béton. NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton. Mise en place et retrait du coffrage: NF EN 13670. Exécution des structures en béton. NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton. CRITÈRE POUR LE MÉTRÉ Nombre d'unités prévues, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'emplacement du regard correspond avec celui du Projet. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation du regard. Excavation avec des moyens manuels. Suppression des terres lâches du fond de l'excavation. Coulage et compactage du béton pour la réalisation du dallage. Mise en place du moule réutilisable. Coulage et compactage du béton pour former le regard. Retrait du moule. Raccord des collecteurs au regard. Mise en place du coude en PVC. Mise en place du couvercle et des accessoires. Remblayage de l'arrière. Suppression des restes, nettoyage final et retrait des décombres. Charge des décombres dans le camion ou la benne. CLAUSES DE FINALISATION. Le regard sera totalement étanche. CONSERVATION ET MAINTENANCE. Il sera protégé des coûts et des obstructions. Toutes les bouches seront couvertes pour éviter les accidents. CRITÈRE POUR LE MÉMOIRE On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 05 04 |
Terre et pierres distinctes de celles spécifiées dans le code 17 05 03. |
840,320 |
525,200 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
1,664 |
1,109 |
|
17 04 05 |
Fer et acier. |
2,000 |
0,952 |
|
01 04 08 |
Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07. |
3,386 |
2,257 |
|
Déchets générés: |
847,370 |
529,519 |
|
|
15 01 01 |
Emballages en papier en en carton. |
0,072 |
0,096 |
|
Total déchets: |
847,442 |
529,615 |
