| Toiture terrasse chaude, inaccessible, avec du gravier, type inversée. Imperméabilisation avec des membranes bitumineuses, de type monocouche | ||
| ETH090 | Toiture terrasse chaude, inaccessible, avec du gravier, type inversée. Imperméabilisation avec des membranes bitumineuses, de type monocouche | |
|

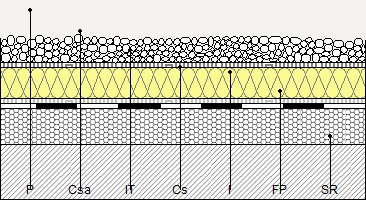

Toiture terrasse chaude, inaccessible, avec du gravier, type inversée, pente de 1% à 5%. FORME DE PENTES: via l'enceinte au niveau des noues, des arêtiers et des joints, avec des murets de brique creuse courante en terre cuite et couche d'argile expansée, déversée à sec et consolidée à sa surface avec du lait de ciment, en fournissant une résistance à la compression de 1 MPa et avec une conductivité thermique de 0,087 W/(mK), avec épaisseur moyenne de 10 cm; avec couche de régularisation de mortier de ciment, industriel, M-5 de 4 cm d'épaisseur, finition talochée; IMPERMÉABILISATION: type monocouche, adhérée, constituée de membrane en bitume modifié par élastomère SBS, LBM(SBS)-40-FP impression préalable avec émulsion bitumineuse anionique avec charges; COUCHE SÉPARATRICE SOUS ISOLANT: géotextile non tissé composé de fibres de polyester unies par aiguilletage, (150 g/m²); ISOLATION THERMIQUE: panneau rigide en polystyrène extrudé, à surface lisse et usinage latéral à feuillures mi-bois, de 40 mm d'épaisseur, résistance à la compression >= 300 kPa; COUCHE SÉPARATRICE SOUS PROTECTION: géotextile non tissé composé de fibres de polyester unies par aiguilletage, (200 g/m²); COUCHE DE PROTECTION: Couche de galets lavés, avec une épaisseur moyenne de 10 cm. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE ETH090: TOITURE TERRASSE CHAUDE, INACCESSIBLE, AVEC DU GRAVIER, TYPE INVERSÉE. IMPERMÉABILISATION AVEC DES MEMBRANES BITUMINEUSES, DE TYPE MONOCOUCHE.
MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.
Imperméabilisation bitumineuse: on évitera le contact avec les huiles, les graisses, les pétroles et les dissolvants. Couche séparatrice: on utilisera des produits non perméables au lait des mortiers et des bétons. Une attention particulière sera portée aux incompatibilités d'utilisation spécifiées dans les fiches techniques des différents éléments qui pourraient composer la toiture (support résistant, forme de pentes, pare-vapeur, isolation thermique, imperméabilisation et couches séparatrices).
CLAUSES TECHNIQUES
Toiture terrasse chaude, inaccessible, avec du gravier, type inversée, pente de 1% à 5%. FORME DE PENTES: via l'enceinte au niveau des noues, des arêtiers et des joints, avec des murets de brique creuse courante en terre cuite et couche d'argile expansée, déversée à sec et consolidée à sa surface avec du lait de ciment, en fournissant une résistance à la compression de 1 MPa et avec une conductivité thermique de 0,087 W/(mK), avec épaisseur moyenne de 10 cm; avec couche de régularisation de mortier de ciment, industriel, M-5 de 4 cm d'épaisseur, finition talochée; IMPERMÉABILISATION: type monocouche, adhérée, constituée de membrane en bitume modifié par élastomère SBS, LBM(SBS)-40-FP impression préalable avec émulsion bitumineuse anionique avec charges; COUCHE SÉPARATRICE SOUS ISOLANT: géotextile non tissé composé de fibres de polyester unies par aiguilletage, (150 g/m²); ISOLATION THERMIQUE: panneau rigide en polystyrène extrudé, à surface lisse et usinage latéral à feuillures mi-bois, de 40 mm d'épaisseur, résistance à la compression >= 300 kPa; COUCHE SÉPARATRICE SOUS PROTECTION: géotextile non tissé composé de fibres de polyester unies par aiguilletage, (200 g/m²); COUCHE DE PROTECTION: Couche de galets lavés, avec une épaisseur moyenne de 10 cm.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée en projection horizontale, selon documentation graphique du Projet, à partir des faces intérieures des parapets ou des acrotères qui la délimitent.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que la surface de la base résistante est uniforme et plane, qu'elle est propre et sans restes d'ouvrage. On vérifiera que les parements verticaux des caissons, les acrotères périmétriques et les autres éléments constructifs sont terminés.
CLIMATIQUES.
Les travaux seront suspendus en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h, l'application devant se faire dans des conditions thermiques ambiantes se trouvant dans l'intervalle prescrit dans les spécifications d'application correspondantes.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation des points singuliers. Implantation des pentes et traçage des noues, des faîtages et des jonctions. Réalisation des pentes via l'enceinte au niveau des noues, des arêtiers et des joints, avec des murets de brique. Remplissage des joints avec du polystyrène expansé. Déversement à sec de l'argile expansée jusqu'à atteindre le niveau supérieur des murets, et consolidation avec un lait de ciment. Coulage, extension et réglage de la couche de mortier de régularisation. Nettoyage et préparation de la surface. Application de l'émulsion bitumineuse. Mise en place de l'imperméabilisation. Mise en place de la couche séparatrice sous isolant. Révision de la surface de base dans laquelle est réalisée la fixation de l'isolant conformément aux exigences de la technique à utiliser. Découpe, ajustement et mise en place de l'isolant. Mise en place de la couche séparatrice sous protection. Coulage et extension de la couche de protection de gravier.
CLAUSES DE FINALISATION.
Les conditions d'étanchéité et de grosseur de la couche de graviers seront basiques.
CONSERVATION ET MAINTENANCE.
Le déversement des déchets de chantier sur la couche de graviers sera évité.
CRITÈRE POUR LE MÉMOIRE
On mesurera, en projection horizontale, la surface réellement exécutée selon les spécifications du Projet, à partir des faces intérieures des parapets ou des acrotères qui la délimitent.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend ni l'exécution et le scellement des joints ni l'exécution des arrêts aux rencontres avec les parements et les écoulements.
