Construction neuve Rénovation Espaces urbains
Rupteurs thermiques pour planchers unidirectionnels "PLANCHERS ACOR"
GPH070 Rupteurs thermiques pour planchers unidirectionnels "PLANCHERS ACOR"

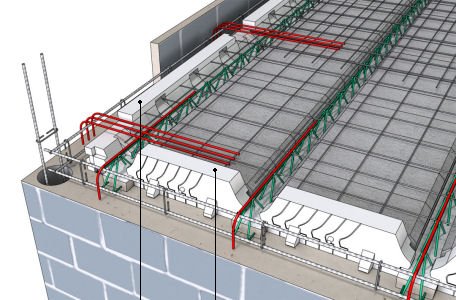

Rupteurs thermiques RTK en polystyrène expansé, de 20 cm de hauteur, pour isolation d'un pont en about de plancher, compatibles avec le système de plancher intermédiaire, EcoB "PLANCHERS ACOR" avec des entrevous de béton de 16 cm de hauteur, 4 cm de dalle de compression et 60 cm d'entraxe, en considérant 60% de rupteurs transversaux et 40% de rupteurs longitudinaux et un coefficient de transmission thermique linéique moyen de 0,27 W/(mK).
Prix

13,23€

m
Exportation
Cliquer-glisser BC3 sur 'CYPEPROJECT' ou un autre logiciel de métrés et budgets. Cliquer-glisser BC3 sur 'CYPEPROJECT'. Ouvrir ce contenu dans 'Excel' Ouvrir ce contenu dans 'Excel 2003' ou version antérieure
Envoyer une suggestion

Groupe commercial
PLANCHERS ACOR. Guide des solutions RT2012.
Type de plancher
Entrevous
Le rupteur sélectionné est compatible avec le système de plancher EcoB (plancher intermédiaire avec entrevous en béton).
RTK2 T:
Rupteur thermique transversal.
RTK2 L:
Rupteur thermique longitudinal.
Dimensions du plancher
Épaisseur du plancher (cm)
Entraxe des poutrelles (cm)
Longueur de rupteurs transversaux / longueur totale de rupteurs
Hypothèse pour le calcul
Mur en maçonnerie courante de 200 mm; planelles de 50 mm; doublage intérieur composé de 100 mm d'isolant et de 10 mm de plâtre; conductivités thermiques des matériaux selon Règles Th-U; faux plafond, en plancher intermédiaire, non interrompu par le doublage et composé d'une plaque de plâtre et d'une lame d'air de 40 mm (remplie d'isolant sur une longueur de 500 mm)
Résultat
Coefficient de transmission thermique linéique en about de plancher avec utilisation de rupteurs longitudinaux: 0.17 W/(mK)
Coefficient de transmission thermique linéique en about de plancher avec utilisation de rupteurs transversaux: 0.34 W/(mK)
Coefficient de transmission thermique linéique moyen: 0.27 W/(mK)

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07rpa010b

Rupteur thermique transversal RTK2 T 20/S, en polystyrène expansé, 530x80x200 mm, de 20 cm de hauteur, pour planchers unidirectionnels "PLANCHERS ACOR" avec un entraxe de poutrelles de 60 cm.

1,020

U

4,36

4,45

mt07rpa020b

Rupteur thermique longitudinal RTK2 L 20, en polystyrène expansé, 1200x80x200 mm, de 20 cm de hauteur, pour planchers unidirectionnels "PLANCHERS ACOR".

0,340

U

11,38

3,87

mo042

Compagnon professionnel III/CP2 du béton.

0,080

h

30,72

2,46

mo089

Ouvrier professionnel II/OP du béton.

0,080

h

27,32

2,19


Frais de chantier des unités d'ouvrage

2,000

%

12,97

0,26

Coût d'entretien décennal: 3,57€ les 10 premières années.



Montant total HT:

13,23

UNITÉ D'OUVRAGE GPH070: RUPTEURS THERMIQUES POUR PLANCHERS UNIDIRECTIONNELS "PLANCHERS ACOR".


MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

Le rupteur sera compatible avec le système de plancher EcoB "PLANCHERS ACOR".


CLAUSES TECHNIQUES

Rupteurs thermiques RTK en polystyrène expansé, de 20 cm de hauteur, pour isolation d'un pont en about de plancher, compatibles avec le système de plancher intermédiaire, EcoB "PLANCHERS ACOR" avec des entrevous de béton de 16 cm de hauteur, 4 cm de dalle de compression et 60 cm d'entraxe, en considérant 60% de rupteurs transversaux et 40% de rupteurs longitudinaux et un coefficient de transmission thermique linéique moyen de 0,27 W/(mK).



CRITÈRE POUR LE MÉTRÉ

Longueur mesurée selon documentation graphique du Projet.



CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


DE L'ÉLÉMENT PORTEUR.

On contrôlera que la surface support est stable. Cela ne s'appliquera pas aux éléments porteurs n'ayant pas passé les durées nécessaires à leur stabilisation totale.


CLIMATIQUES.

Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Implantation. Préparation et découpe des rupteurs. Mise en place des rupteurs.


CLAUSES DE FINALISATION.

L'ensemble sera monolithique et transmettra correctement les charges.



CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.



Code CED

Type

Poids (kg)

Volume (l)

15 01 01

Emballages en papier et en carton.

0,044

0,059


Emballages:

0,044

0,059
