| Plancher surélevé sur vide sanitaire, en béton | ||
| GBC010 | Plancher surélevé sur vide sanitaire, en béton | |
|

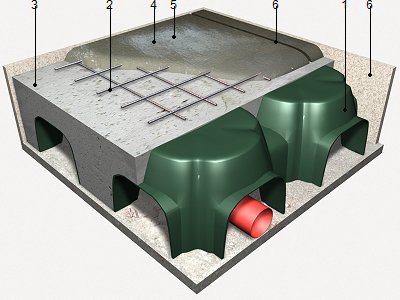

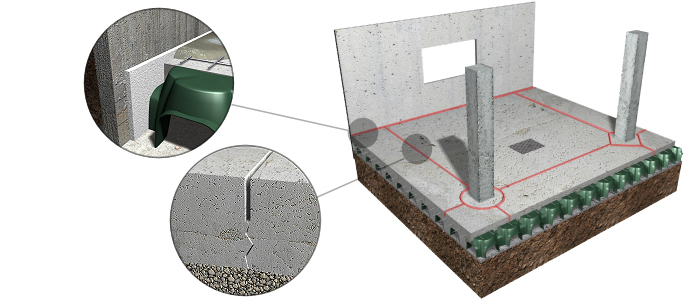

Plancher surélévé sur vide sanitaire, en béton armé de 20+4 cm de hauteur, sur coffrage perdu de pièces en polypropylène recyclé, réalisé en béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et treillis soudé PAF 10 200x200 mm en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués en dalle de compression de 4 cm d'épaisseur; avec des joints de retrait de 5 mm d'épaisseur, via découpe avec un disque à diamant; appuyé dans son ensemble sur une base en béton de propreté. Comprend le panneau de polystyrène expansé de 30 mm d'épaisseur, pour l'exécution des joints de dilatation. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE GBC010: PLANCHER SURÉLEVÉ SUR VIDE SANITAIRE, EN BÉTON.
CLAUSES TECHNIQUES
Plancher surélévé sur vide sanitaire, en béton armé de 20+4 cm de hauteur, sur coffrage perdu de pièces en polypropylène recyclé, réalisé en béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et treillis soudé PAF 10 200x200 mm en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués en dalle de compression de 4 cm d'épaisseur; avec des joints de retrait de 5 mm d'épaisseur, via découpe avec un disque à diamant; appuyé dans son ensemble sur une base en béton de propreté. Comprend le panneau de polystyrène expansé de 30 mm d'épaisseur, pour l'exécution des joints de dilatation.
NORME APPLIQUÉE
Élaboration, transport et mise en oeuvre du béton:
- |
NF EN 206. Béton. Spécification, performance, production et conformité. |
- |
NF EN 13670. Exécution des structures en béton. |
- |
NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton. |
Exécution:
- |
NF EN 13670. Exécution des structures en béton. |
CRITÈRE POUR LE MÉTRÉ
Surface mesurée selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera l'existence et la planéité de la base d'appui.
CLIMATIQUES.
Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines.
DU SOUS-TRAITANT.
On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation des pièces. Découpe des pièces. Mise en place et montage des pièces. Résolution des liaisons. Réalisation des orifices de passage des installations. Mise en place des éléments de réservation pour le passage des installations. Mise en place du treillis soudé. Coulage, extension et vibrage du béton. Réglage et nivellement de la dalle de compression. Séchage du béton. Implantation des joints de retrait. Découpe du béton. Nettoyage final des joints de retrait.
CLAUSES DE FINALISATION.
La ventilation de la lame sera correcte. Le plancher surélevé sur vide sanitaire sera monolithique et réalisera correctement la transmission des charges. La surface sera uniforme et sans irrégularités.
CONSERVATION ET MAINTENANCE.
On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. Le béton frais sera protégé de la pluie, du gel et des températures élevées.
CRITÈRE POUR LE MÉMOIRE
On mesurera la surface réellement exécutée selon les spécifications du Projet, en déduisant la surface occupée par les poteaux situés dans le périmètre.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend ni la couche de béton de propreté ni les pièces spéciales.
