Envoyer une suggestion | Exportation: |
|
|
GBD020 |
m² |
Dallage ventilé en béton. |
36,32€ |
|

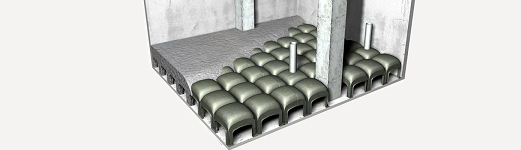

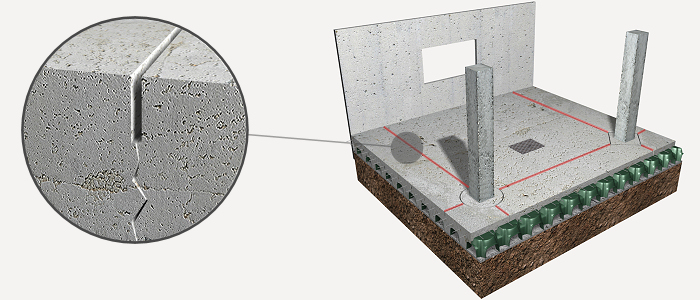

Dallage ventilé en béton armé de 20+4 cm de hauteur, sur coffrage perdu de modules en polypropylène recyclé, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, et treillis soudé PAF 10 200x200 mm en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués en couche de compression de 4 cm d'épaisseur; avec des joints de retrait de 5 mm d'épaisseur, via découpe avec un disque à diamant; le tout appuyé sur une base de béton de propreté. Comprend le panneau de polystyrène expansé de 3 cm d'épaisseur, pour l'exécution des joints de rétraction. Le prix ne comprend pas la couche de béton de propreté. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07cid010j |

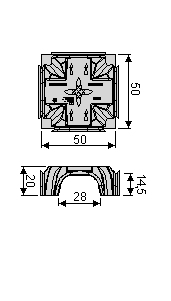

Coffrage perdu de modules en polypropylène recyclé, de 50x50x20 cm, pour dallages et vides sanitaires ventilés. |
1,050 |
m² |
9,64 |
10,12 |
|
mt07aco050a |
Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres. |
2,000 |
kg |
1,37 |
2,74 |
|
mt08var050 |
Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre. |
0,010 |
kg |
1,10 |
0,01 |
|
mt07ame030bfg |
Treillis soudé PAF 10 200x200 mm, avec fils de fer longitudinaux de 5,5 mm de diamètre et fils de fer transversaux de 5.5 mm de diamètre, acier Fe E 500, selon NF A35-080-2. |
1,100 |
m² |
2,32 |
2,55 |
|
mt10haf030fOEc |
Béton C25/30 (XC1(F) D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1. |
0,097 |
m³ |
133,00 |
12,90 |
|
mt07aco020o |
Séparateur homologué pour treillis soudé. |
1,000 |
U |
0,08 |
0,08 |
|
mt16pea020c |
Panneau rigide en polystyrène expansé, selon NF EN 13163, usinage latéral droit, de 30 mm d'épaisseur, résistance thermique 0,8 m²K/W, conductivité thermique 0,036 W/(mK), pour joint de dilatation. |
0,092 |
m² |
2,01 |
0,18 |
|
mq06vib020 |
Règle vibrante de 3 m. |
0,082 |
h |
4,67 |
0,38 |
|
mq06cor020 |
Équipement pour découpage de joints dans les dallages en béton. |
0,075 |
h |
9,50 |
0,71 |
|
mo044 |
Compagnon professionnel III/CP2 coffreur. |
0,011 |
h |
26,87 |
0,30 |
|
mo091 |
Ouvrier professionnel II/OP coffreur. |
0,011 |
h |
24,41 |
0,27 |
|
mo043 |
Compagnon professionnel III/CP2 ferrailleur. |
0,020 |
h |
26,87 |
0,54 |
|
mo090 |
Ouvrier professionnel II/OP ferrailleur. |
0,020 |
h |
24,41 |
0,49 |
|
mo045 |
Compagnon professionnel III/CP2 bétonneur. |
0,019 |
h |
26,87 |
0,51 |
|
mo092 |
Ouvrier professionnel II/OP bétonneur. |
0,087 |
h |
24,41 |
2,12 |
|
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,075 |
h |
22,77 |
1,71 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
35,61 |
0,71 |
|
|
Coût d'entretien décennal: 2,91€ les 10 premières années. |
Montant total HT: |
36,32 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GBD020: DALLAGE VENTILÉ EN BÉTON. CLAUSES TECHNIQUES Dallage ventilé en béton armé de 20+4 cm de hauteur, sur coffrage perdu de modules en polypropylène recyclé, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, et treillis soudé PAF 10 200x200 mm en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués en couche de compression de 4 cm d'épaisseur; avec des joints de retrait de 5 mm d'épaisseur, via découpe avec un disque à diamant; le tout appuyé sur une base de béton de propreté. Comprend le panneau de polystyrène expansé de 3 cm d'épaisseur, pour l'exécution des joints de rétraction. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton:
Exécution:
CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera l'existence et la planéité de la base d'appui. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation des pièces. Découpe des pièces. Mise en place et montage des pièces. Résolution des liaisons. Réalisation des orifices de passage des installations. Mise en place des éléments de réservation pour le passage des installations. Mise en place du treillis soudé. Coulage, extension et vibrage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Implantation des joints de retrait. Découpe du béton. Nettoyage final des joints de retrait. CLAUSES DE FINALISATION. La ventilation de la lame sera correcte. Le dallage sera monolithique et réalisera correctement la transmission des charges. La surface sera uniforme et sans irrégularités. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. Le béton frais sera protégé de la pluie, du gel et des températures élevées. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, en déduisant la surface occupée par les poteaux situés dans le périmètre. CRITÈRE D'ÉVALUATION ÉCONOMIQUE Le prix ne comprend pas la couche de béton de propreté. |
|||||||||||||||||
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,661 |
0,441 |
|
17 04 05 |
Fer et acier. |
0,145 |
0,069 |
|
17 06 04 |
Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03. |
0,004 |
0,007 |
|
Déchets générés: |
0,810 |
0,516 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,072 |
0,096 |
|
17 02 03 |
Plastique. |
0,025 |
0,042 |
|
Emballages: |
0,097 |
0,138 |
|
|
Total déchets: |
0,907 |
0,654 |
