ELA010

m²

Bardage simple peau, de tôle profilée en acier.

30,09€

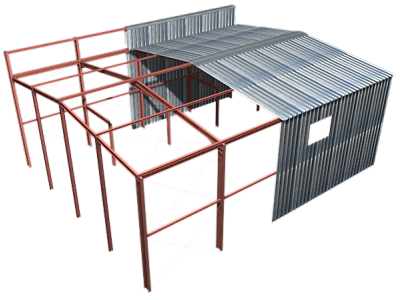

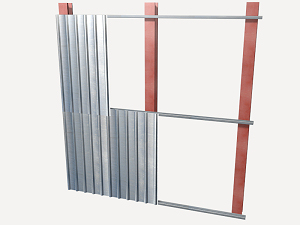

Bardage simple peau, de tôle profilée en acier galvanisé, de 1 mm d'épaisseur, avec nervures entre 40 et 50 mm de hauteur de crête, écartées entre 250 et 270 mm, placée en position verticale avec un recouvrement de la tôle supérieure de 70 mm et un recouvrement latéral d'un trapèze et fixée mácaniquement à une structure porteuse ou ossature secondaire. Comprend les accessoires de fixation des tôles et le ruban flexible de butyle, adhésif double face, pour le scellement d'étanchéité des recouvrements entre tôles profilées. Le prix ne comprend ni la structure support ni la résolution des points singuliers.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt13ccg100t

Tôle profilée en acier galvanisé, de 1 mm d'épaisseur, avec nervures entre 40 et 50 mm de hauteur de crête, écartées entre 250 et 270 mm et inertie entre 21 et 34 cm4, selon NF EN 14782.

1,030

m²

9,11

9,38

mt13ccg130b

Vis autoformeuse de 5,5x50 mm en acier inoxydable, avec rondelle en EPDM de 16 mm de diamètre.

3,050

U

0,45

1,37

mt13ccg130a

Vis autoformeuse de 4,8x22 mm en acier inoxydable, avec rondelle en EPDM de 16 mm de diamètre.

0,480

U

0,30

0,14

mt13dcp020b

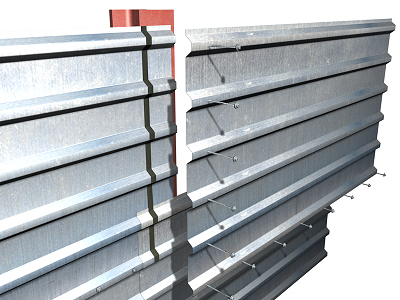

Ruban flexible de butyle, adhésif double face, pour le scellement d'étanchéité des recouvrements entre tôles profilées.

1,010

m

2,05

2,07

mo051

Compagnon professionnel III/CP2 monteur de parois industrielles.

0,334

h

26,62

8,89

mo098

Ouvrier professionnel II/OP monteur de parois industrielles.

0,334

h

22,91

7,65

Frais de chantier des unités d'ouvrage

2,000

%

29,50

0,59

Coût d'entretien décennal: 3,31€ les 10 premières années.

Montant total HT:

30,09

UNITÉ D'OUVRAGE ELA010: BARDAGE SIMPLE PEAU, DE TÔLE PROFILÉE EN ACIER.

MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

L'acier ne sera pas mis en contact direct avec les autres métaux ou plâtres.

CLAUSES TECHNIQUES

Bardage simple peau, de tôle profilée en acier galvanisé, de 1 mm d'épaisseur, avec nervures entre 40 et 50 mm de hauteur de crête, écartées entre 250 et 270 mm, placée en position verticale avec un recouvrement de la tôle supérieure de 70 mm et un recouvrement latéral d'un trapèze et fixée mácaniquement à une structure porteuse ou ossature secondaire. Comprend les accessoires de fixation des tôles et le ruban flexible de butyle, adhésif double face, pour le scellement d'étanchéité des recouvrements entre tôles profilées.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix ne comprend ni la structure support ni la résolution des points singuliers.

Code CED

Type

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,422

0,201

Déchets générés:

0,422

0,201

15 01 01

Emballages en papier et en carton.

0,004

0,005

17 02 03

Plastique.

0,022

0,037

Emballages:

0,026

0,042

Total déchets:

0,448

0,243
