TLT050

U

Prise de terre indépendante.

166,15€

Prise de terre indépendante de profondeur, méthode piquet de terre, avec une électrode d'acier cuivré de 2 m de longueur.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt35tte010b

Électrode pour réseau de prise de terre cuivré avec 300 µm, fabriqué en acier, de 15 mm de diamètre et de 2 m de longueur.

1,000

U

18,00

18,00

mt35ttc010e

Conducteur de cuivre nu, de 25 mm².

0,250

m

5,00

1,25

mt35tta040

Boulon en U pour connexion de la tige.

1,000

U

1,00

1,00

mt35tta010

Regard en polypropylène pour prise de terre, de 300x300 mm, avec couvercle de registre.

1,000

U

74,00

74,00

mt35tta030

Barrette de mesure de l'installation électrique.

1,000

U

46,00

46,00

mt01art020a

Terre de l'excavation elle-même.

0,018

m³

0,60

0,01

mt35tta060

Sac de 5 kg de sels minéraux pour l'amélioration de la conductivité de mises à terre.

0,333

U

3,50

1,17

mt35www020

Matériel auxiliaire pour installations de prise de terre.

1,000

U

1,15

1,15

mq01ret020b

Rétro chargeuse sur pneus 75 CV.

0,004

h

35,52

0,14

mo001

Compagnon professionnel III/CP2 électricien.

0,331

h

25,06

8,29

mo093

Ouvrier professionnel II/OP électricien.

0,331

h

21,51

7,12

mo104

Ouvrier d'exécution I/OE1 construction.

0,001

h

20,29

0,02

Moyens auxiliaires

2,000

%

158,15

3,16

Coûts indirects

3,000

%

161,31

4,84

Coût d'entretien décennal: 3,32€ les 10 premières années.

Montant total HT:

166,15

UNITÉ D'OUVRAGE TLT050: PRISE DE TERRE INDÉPENDANTE.

CLAUSES TECHNIQUES

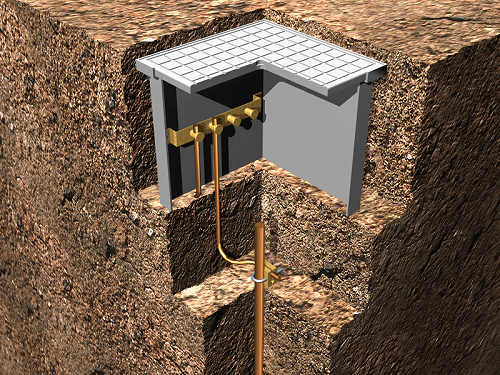

Fourniture et installation d'une prise de terre indépendante de profondeur avec méthode piquet de terre, composée d'électrode de 2 m de longueur plantée dans le terrain, connectée à barrette de mesure, dans un regard en polypropylène de 30x30 cm. Comprend implantation, excavation pour le regard, enterrement du piquet dans le terrain, mise en place du regard, connexion du piquet au conducteur de terre à l'aide d'un boulon en U, remblai de terres provenant de l'excavation elle-même et additifs pour diminuer la résistivité du terrain et connecté au réseau de terre par une barrette de mesure. Totalement montée, connectée et testée par l'entreprise installatrice via les tests de service correspondants (compris dans ce prix).

NORME APPLIQUÉE

Installation: NF C 15-100. Installations électriques à basse tension.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

TESTS DE SERVICE.

Test de mesure de la résistance de mise à terre.

CONSERVATION ET MAINTENANCE.

Tous les éléments seront protégés des coups, des matériaux agressifs, de l'humidité et de la saleté.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 05 04

Terre et pierres distinctes de celles spécifiées dans le code 17 05 03.

91,475

57,172

17 04 11

Câbles distincts de ceux spécifiés dans le code 17 04 10.

0,001

0,001

Déchets générés:

91,476

57,172

15 01 01

Emballages en papier en en carton.

0,019

0,026

Total déchets:

91,495

57,198

Code CED

Matériaux ré-utilisés

Poids (kg)

Volume (l)

17 05 04

Terre et pierres distinctes de celles spécifiées dans le code 17 05 03.

28,800

18,000
