Exportation: |
 |
|
PAV020 |
m² |

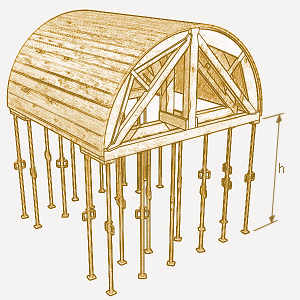

Cintre en bois pour voûte. |
103,34€ |
||
|
Cintre en bois de pin (amortissable en 1 utilisation), pour l'appui d'une voûte en berceau de 1/2 pied d'épaisseur, appuyé sur des poutrelles en bois et des étais métalliques télescopiques de 3 m de hauteur, dimensionné pour supporter une charge maximale de travail de 400 kg/m². |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt08cim040aac |
Cintre en bois de pin, dimensionné pour supporter une charge de travail maximale de 400 kg/m², amortissable en 1 utilisation, pour réalisation d'une voûte structurale en berceau. |
1,000 |
m² |
55,80 |
55,80 |
|
mt50spa050k |
Grosse planche en bois de pin, dimensions 20x7,2 cm. |
0,026 |
m³ |
305,00 |
7,93 |
|
mt50spa081c |
Étai métallique télescopique, pour 3 m de hauteur et 50 utilisations. |
6,000 |
U |
0,26 |
1,56 |
|
mt50spa101 |
Clous en acier. |
0,600 |
kg |
1,15 |
0,69 |
|
mo019 |
Compagnon professionnel III/CP2 construction. |
0,940 |
h |
24,30 |
22,84 |
|
mo106 |
Ouvrier d'exécution I/OE1 construction. |
0,470 |
h |
20,30 |
9,54 |
|
Moyens auxiliaires |
2,000 |
% |
98,36 |
1,97 |
|
|
Coûts indirects |
3,000 |
% |
100,33 |
3,01 |
|
|
Montant total HT: |
103,34 |
Cahier des charges
|
UNITÉ D'OUVRAGE PAV020: CINTRE EN BOIS POUR VOÛTE. CLAUSES TECHNIQUES Réalisation d'un cintre en bois de pin (amortissable en 1 utilisation), pour l'appui lors de la phase d'exécution et jusqu'à ce que l'élément structural soit en conditions de reprendre les efforts, en voûte en berceau de 1/2 pied d'épaisseur, appuyé sur des poutrelles en bois et des étais métalliques télescopiques (amortissables en 50 utilisations) de 3 m de hauteur, dimensionné pour supporter une charge maximale de travail de 400 kg/m². Comprend la partie proportionnelle d'entailles, de matériel d'union, de dispositifs d'enchaînement, de scellage des joints entre les pièces, de chutes, de coupes, d'aplomb et de nivellement de l'ensemble, cintrage et décintrage postérieur avec les moyens adéquats. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que les éléments constructifs qui recevront les charges transmises par les appuis sont capables de les supporter. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Nettoyage et préparation de la zone d'appui. Montage et mise en place des éléments d'étaiement. Montage et mise en place des éléments formant le faîtage. Application du décoffrant. Recouvrement des joints entre les pièces en bois. Mise en place des dispositifs d'enchaînement. Aplomb et nivellement de l'ensemble. Humectage du bois. Démontage et enlèvement de l'ensemble lorsque l'élément est en conditions de supporter les efforts. CLAUSES DE FINALISATION. La zone de travail ne présentera pas de restes provenant des éléments utilisés dans l'appui. CONSERVATION ET MAINTENANCE. L'appui réalisé sera conservé jusqu'à ce que soit effectuée la consolidation définitive de l'élément appuyé. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 02 01 |
Bois. |
27,004 |
24,549 |
|
17 04 05 |
Fer et acier. |
0,031 |
0,015 |
|
Déchets générés: |
27,035 |
24,564 |
