RFE150 |
m² |
Système de façade ventilée, en pierre naturelle, pour revêtement extérieur de façade existante. |
103,48€ |
|
Rénovation énergétique de façade, par système de façade ventilée, de 3 cm d'épaisseur, composé de plaques de granit Gris Quintana, finition polie, 60x40x3 cm, avec système d'ancrage ponctuel, de acier inoxydable AISI 304; fixé au parement support avec tiges filetées et résine et isolation de panneau en laine minérale, selon NF EN 13162, de 40 mm d'épaisseur, revêtu sur une de ses faces par un voile noir, résistance thermique 1,1 m²K/W, conductivité thermique 0,035 W/(mK), placé bord à bord, fixé mécaniquement sur façade existante. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt16lva070b |
Panneau en laine minérale, selon NF EN 13162, de 40 mm d'épaisseur, revêtu sur une de ses faces par un voile noir, résistance thermique 1,1 m²K/W, conductivité thermique 0,035 W/(mK). |
1,050 |
m² |
5,34 |
5,61 |
|
mt16aaa020ab |
Fixation mécanique pour panneaux isolants de laine minérale, placés directement sur la surface support. |
4,000 |
U |
0,20 |
0,80 |
|
mt16aaa030 |
Ruban autoadhésif pour le scellage des joints. |
0,440 |
m |
0,30 |
0,13 |
|
mt18bgn010az |
Plaque de granit national, Gris Quintana, 60x40x3 cm, finition polie, selon NF EN 1469. |
1,000 |
m² |
64,30 |
64,30 |
|
mt19paj230a |

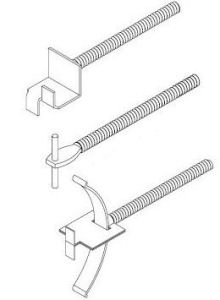

Sous-structure support composée de système d'ancrage ponctuel, de acier inoxydable AISI 304, pour la fixation de plaques en pierre naturelle de 60x40x3 cm (non comprises dans ce prix), constitué d'agrafes ponctuelles non réglables, d'acier inoxydable AISI 304, placées dans le joint horizontal, pour fixer au support de béton ou de maçonnerie (fck>=150 kp/cm²) avec tiges filetées et résine. |
1,000 |
m² |
14,00 |
14,00 |
|
mo054 |
Compagnon professionnel III/CP2 poseur d'isolants rigides ou flexibles. |
0,140 |
h |
26,36 |
3,69 |
|
mo101 |
Ouvrier professionnel II/OP poseur d'isolants rigides ou flexibles. |
0,140 |
h |
23,25 |
3,26 |
|
mo052 |
Compagnon professionnel III/CP2 poseur de systèmes de façades préfabriqués. |
0,175 |
h |
26,36 |
4,61 |
|
mo099 |
Ouvrier professionnel II/OP poseur de systèmes de façades préfabriqués. |
0,175 |
h |
23,25 |
4,07 |
|
Coûts directs complémentaires |
3,000 |
% |
100,47 |
3,01 |
|
|
Coût d'entretien décennal: 9,31€ les 10 premières années. |
Montant total HT: |
103,48 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE RFE150: SYSTÈME DE FAÇADE VENTILÉE, EN PIERRE NATURELLE, POUR REVÊTEMENT EXTÉRIEUR DE FAÇADE EXISTANTE. CLAUSES TECHNIQUES Rénovation énergétique de façade, par système de façade ventilée, de 3 cm d'épaisseur, composé de plaques de granit Gris Quintana, finition polie, de 60x40x3 cm, avec système d'ancrage ponctuel, de acier inoxydable AISI 304; fixé au parement support avec tiges filetées et résine et isolation de panneau en laine minérale, selon NF EN 13162, de 40 mm d'épaisseur, revêtu sur une de ses faces par un voile noir, résistance thermique 1,1 m²K/W, conductivité thermique 0,035 W/(mK), placé bord à bord, fixé mécaniquement sur façade existante. Comprend l'implantation, les chutes et les casses, les appuis de fenêtres, les jambages et les mouchettes en pierre naturelle, la réalisation des rencontres et des points singuliers et le nettoyage final de la maçonnerie réalisée. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant toutes les ouvertures. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que le support est propre, avec absence de poussière, de graisse et de matériaux étrangers, et qu'il possède une dureté suffisante pour pouvoir servir d'ancrage au système. Cela ne s'appliquera pas aux éléments porteurs saturés d'eau, l'application devant être retardée jusqu'à ce que les pores soient libres d'eau. CLIMATIQUES. On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Nettoyage et préparation de la surface support des ancrages. Découpe et préparation de l'isolant. Fixation de l'isolant. Implantation du détail des pièces et des points d'ancrage. Préparation de la pierre naturelle. Fixation des plaques en pierre à l'ancrage. Réalisation de tous les travaux nécessaires pour la résolution des ouvertures. Aplomb, nivellement et alignement des plaques. Nettoyage final du parement. CLAUSES DE FINALISATION. L'ensemble sera résistant et stable face aux actions extérieures ou provoquées par le bâtiment lui-même. CONSERVATION ET MAINTENANCE. Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant toutes les ouvertures. |
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 06 04 |
Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03. |
0,081 |
0,135 |
|
01 04 13 |
Déchets de la coupe et du sciage de pierre distincts de ceux mentionnés dans le code 01 04 07. |
3,486 |
2,324 |
|
Déchets générés: |
3,567 |
2,459 |
|
|
17 02 03 |
Plastique. |
0,051 |
0,085 |
|
17 02 01 |
Bois. |
0,178 |
0,162 |
|
Emballages: |
0,229 |
0,247 |
|
|
Total déchets: |
3,796 |
2,706 |
