SCN010

m

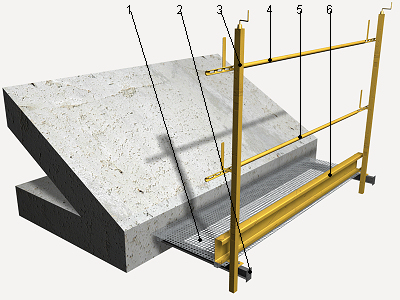

Passerelle piétonne en porte-à-faux, de protection périmétrique de toiture.

96,00€

Passerelle piétonne en porte-à-faux, de 0,60 m de largeur utile, de protection périmétrique de toiture, constituée d'une plateforme de tôle perforée en acier galvanisé fixée sur des supports rétractiles métalliques encastrés en about de plancher de l'étage toiture, d'une lisse haute et d'une lisse intermédiaire de tube en acier de 25 mm de diamètre et d'une plinthe métallique, le tout fixé à montants télescopiques en acier. La plateforme étant amortissable en 8 utilisations, les montants en 8 utilisations, les lisses en 10 utilisations et les plinthes en 10 utilisations.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt50spb035

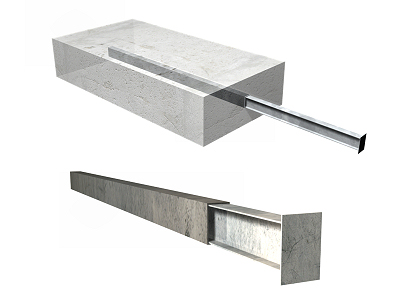

Support rétractile métallique de 110 cm d'encastrement et 70 cm de débord, pour l'installation de plateformes suspendues de niveau variable.

0,650

U

81,30

52,85

mt26aha010a

Tôle perforée en acier galvanisé, avec perforations rondes parallèles de diamètre 8 mm. Panneaux de 2000x1000x1,5 mm.

0,075

m²

21,84

1,64

mt50spb030e

Montant télescopique de sécurité fabriqué en acier de première qualité peint au four en époxy-polyester, de 35x35 mm et 1500 mm de longueur, avec serrage vers le haut.

0,088

U

16,73

1,47

mt50spb050a

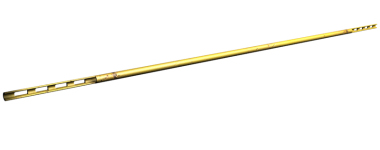

Lisse pour garde-corps matrice, de tube d'acier peint au four en époxy-polyester, de 25 mm de diamètre et 2500 mm de longueur.

0,080

U

4,79

0,38

mt50spb070

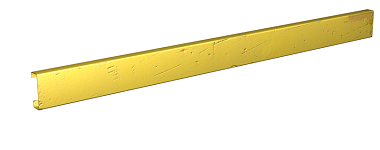

Socle métallique de 3 m de longueur, peint au four en époxy-polyester.

0,033

U

16,71

0,55

mo018

Compagnon professionnel III/CP2 construction.

0,774

h

24,26

18,78

mo104

Ouvrier d'exécution I/OE1 construction.

0,774

h

20,29

15,70

Moyens auxiliaires

2,000

%

91,37

1,83

Coûts indirects

3,000

%

93,20

2,80

Montant total HT:

96,00

UNITÉ D'OUVRAGE SCN010: PASSERELLE PIÉTONNE EN PORTE-À-FAUX, DE PROTECTION PÉRIMÉTRIQUE DE TOITURE.

CLAUSES TECHNIQUES

Protection périmétrique de toiture avec une passerelle piétonne en porte-à-faux, de 0,60 m de largeur utile, constituée des éléments suivant: une plateforme de plaque perforée en acier galvanisé avec perforations rondes parallèles de diamètre 8 mm, amortissable en 8 utilisations, fixée sur des supports rétractiles métalliques encastrés en about de plancher de l'étage toiture tous les 2 m, permettant d'extraire de chacun d'eux un profilé portant pour son appui et celui des montants; une lisse haute de tube en acier de 25 mm de diamètre et 2500 mm de longueur, amortissable en 10 utilisations; une lisse intermédiaire de tube en acier de 25 mm de diamètre et 2500 mm de longueur, amortissable en 10 utilisations; une plinthe métallique de 3 m de longueur, dont le bord supérieur se trouve au moins 15 cm au-dessus de la surface de travail, amortissable en 10 utilisations et des montants télescopiques de sécurité fabriqués en acier de première qualité peint au four en époxy-polyester, de 35x35 mm et 1500 mm de longueur, espacés d'au plus 2 m et fixés individuellement à chaque support rétractile, amortissables en 8 utilisations. Comprend les pièces spéciales de début et de fin de tronçon, les anneaux de fixation de la plateforme aux supports et la maintenance dans des conditions sûres durant toute la période de temps requise et le démontage.

NORME D'APPLICATION

Montage:

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne selon Plan général de coordination en matière de sécurité et de protection de la santé.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Montage des supports rétractiles dans le plancher, préalablement à son bétonnage. Extraction des profilés d'appui existant à l'intérieur des supports. Mise en place de la plateforme. Mise en place des garde-corps. Mise en place de la lisse haute. Mise en place de la barrière intermédiaire. Mise en place de la plinthe. Démontage de l'ensemble. Transport jusqu'au lieu de stockage ou retrait à la benne.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

4,443

2,116
