Exportation: |
GMB020 |
m² |
Couche principale de façade, à revêtir, en maçonnerie de blocs de béton. |
41,41€ |
||

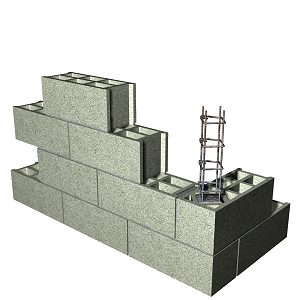

Couche principale de façade, de 20 cm d'épaisseur en maçonnerie, de bloc creux en béton, à revêtir, couleur gris, 500x200x200 mm, résistance normalisée B40 (4 MPa), placée avec mortier de ciment M-7,5, renforcée à l'aide de chaînages verticaux avec des armatures en acier Fe E 500. |
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
mt02bhg020ea |
Bloc creux en béton, à revêtir, couleur gris, 500x200x200 mm, résistance normalisée B40 (4 MPa), y compris partie proportionnelle de pièces spéciales: chaînages et demi-blocs. Selon NF EN 771-3. |
10,500 |
U |
0,96 |
10,08 |
mt09mor010d |
Mortier de ciment CEM II/B-P 32,5 N type M-7,5, confectionné sur site avec 300 kg/m³ de ciment et une proportion en volume 1/5. |
0,014 |
m³ |
122,30 |
1,71 |
mt08adt010 |
Additif hydrofuge pour imperméabilisation des mortiers ou des bétons. |
0,084 |
kg |
1,03 |
0,09 |
mt07aco050a |
Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres. |
2,760 |
kg |
1,05 |
2,90 |
mt10haf030fOEi |
Béton C25/30 (XC1(F); D25; S3; Cl 0,4), fabriqué en centrale, selon NF EN 206-1. |
0,002 |
m³ |
91,20 |
0,18 |
mt02bhg012a |
Plaquette en béton gris, 20x17x4 cm, à revêtir. |
5,000 |
U |
0,30 |
1,50 |
mo019 |
Compagnon professionnel III/CP2 construction pour des travaux de maçonnerie. |
0,656 |
h |
24,26 |
15,91 |
mo105 |
Ouvrier d'exécution I/OE1 construction pour des travaux de maçonnerie. |
0,328 |
h |
20,29 |
6,66 |
Moyens auxiliaires |
3,000 |
% |
39,03 |
1,17 |
|
Coûts indirects |
3,000 |
% |
40,20 |
1,21 |
|
Coût d'entretien décennal: 2,07€ les 10 premières années. |
Montant total HT: |
41,41 |
Cahier des charges

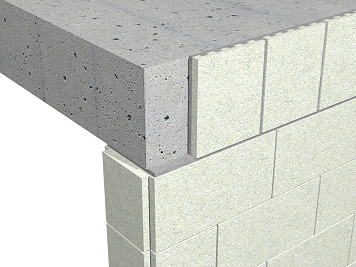

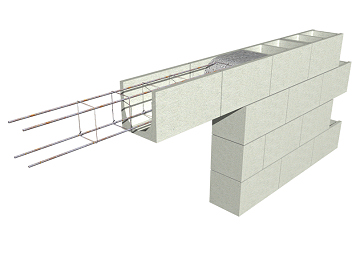

UNITÉ D'OUVRAGE GMB020: COUCHE PRINCIPALE DE FAÇADE, À REVÊTIR, EN MAÇONNERIE DE BLOCS DE BÉTON. CLAUSES TECHNIQUES Réalisation d'une couche principale de 20 cm d'épaisseur en maçonnerie, dans mur de façade, de bloc creux en béton, à revêtir, couleur gris, 500x200x200 mm, résistance normalisée B40 (4 MPa), renforcée à l'aide de chaînages verticaux avec des armatures en acier Fe E 500, placée avec mortier de ciment M-7,5, avec appui minimum des 2/3 du bloc sur le plancher, ou sur les angulaires en acier laminé galvanisé à chaud fixés aux bords du plancher si, par erreurs d'exécution, le bloc ne s'appuie pas aux 2/3 sur le plancher. Comprend les tas de charge, les chutes, les ruptures, revêtement des bords du plancher avec plaquettes de béton, mises en place avec mortier haute adhérence, la rencontre avec les poteaux, la réalisation des coins, les acrotères, réalisation de linteaux via pièces linteau avec armature et remplissage de béton, jambages et mouchettes, les joints de dilatation, la réalisation des rencontres et des points particuliers. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton:
Exécution:
CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, comprenant le revêtement d'about du plancher, en déduisant les vides de surface supérieure à 4 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'exécution complète de la structure est terminée, que le support a totalement pris et qu'il est sec et propre. AMBIANTALES. On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Définition des plans de façade via des plombs. Implantation, étage par étage. Rectification des irrégularités du plancher terminé. Marquage sur les poteaux des niveaux de référence générale d'étage et du niveau précis du plancher pour le revêtement et les installations. Assise de la première rangée sur couche de mortier. Mise en place et mise d'aplomb de regards de référence. Pose des fils entre les mires. Mise en place des plombs fixes dans les arêtes. Mise en place des pièces par rangées à niveau. Mise en place des armatures dans les chaînages verticaux et remplissage postérieur avec du béton. Coulage, vibrage et séchage du béton. Revêtement des bords du plancher, murs et poteaux. Réalisation de tous les travaux nécessaires pour la résolution des ouvertures. CLAUSES DE FINALISATION. La maçonnerie sera monolithique, stable face aux efforts horizontaux, plane et d'aplomb. Aura une composition uniforme sur toute sa hauteur et un bon aspect. CONSERVATION ET MAINTENANCE. On protégera l'ouvrage récemment exécuté de la pluie, du gel et des températures élevées. On évitera le déversement sur la maçonnerie de produits qui pourraient occasionner un manque d'adhérence avec le revêtement postérieur. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, comprenant le revêtement d'about du plancher, en déduisant les vides de surface supérieure à 4 m². |
Déchets générés
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
31,433 |
20,955 |
17 04 05 |
Fer et acier. |
0,138 |
0,066 |
Déchets générés: |
31,571 |
21,021 |
|
17 02 03 |
Plastique. |
0,064 |
0,107 |
17 02 01 |
Bois. |
0,632 |
0,575 |
Emballages: |
0,696 |
0,681 |
|
Total déchets: |
32,267 |
21,702 |
