GPM010	m²	Plancher de dalle mixte avec tôle métallique comme coffrage perdu.			74,72€

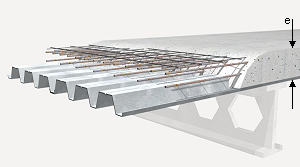

Plancher mixte, épaisseur 10 cm, avec coffrage perdu en tôle en acier galvanisé de 0,75 mm d'épaisseur, 44 mm d'épaisseur et 172 mm d'entraxe, et couche de béton armé réalisée avec béton C20/25 (XC1(F); D12; S3; Cl 1,0) fabriqué en centrale, et coulage avec une benne, volume total de béton 0,062 m³/m², acier Fe E 500, avec une quantité totale de 6 kg/m², et treillis soudé RAF R en acier Fe E 500.

Code interne	Désignation	Quantité	Unité	Prix unitaire	Prix total
mt07pcl010acc	Une tôle en acier galvanisé de 0,75 mm d'épaisseur, 44 mm d'épaisseur et 172 mm d'entraxe, 7 à 8 kg/m² et un moment d'inertie de 30 à 40 cm4. Comprend des vis autoforantes filetage tôle pour fixation des tôles.	1,050	m²	38,11	40,02
mt07aco020k	Séparateur homologué pour dalles mixtes.	3,000	U	0,08	0,24
mt07aco050a	Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.	1,000	kg	1,05	1,05
mt07aco050a	Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.	5,000	kg	1,05	5,25
mt07ame030aah	Treillis soudé RAF R 200x300 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.	1,150	m²	1,53	1,76
mt10haf030fODc	Béton C20/25 (XC1(F); D12; S3; Cl 1,0), fabriqué en centrale, selon NF EN 206-1.	0,062	m³	89,92	5,58
mo040	Compagnon professionnel III/CP2 charpentier.	0,489	h	24,26	11,86
mo083	Ouvrier professionnel II/OP charpentier.	0,249	h	21,54	5,36
	Moyens auxiliaires	2,000	%	71,12	1,42
	Coûts indirects	3,000	%	72,54	2,18
Coût d'entretien décennal: 4,48€ les 10 premières années.				Montant total HT:	74,72

Cahier des charges

UNITÉ D'OUVRAGE GPM010: PLANCHER DE DALLE MIXTE AVEC TÔLE MÉTALLIQUE COMME COFFRAGE PERDU.

CLAUSES TECHNIQUES

Réalisation d'une dalle mixte, épaisseur 10 cm, avec coffrage perdu en tôle en acier galvanisé de 0,75 mm d'épaisseur, 44 mm d'épaisseur et 172 mm d'entraxe et couche de béton armé réalisée avec béton C20/25 (XC1(F); D12; S3; Cl 1,0) fabriqué en centrale, et coulage avec une benne, volume total de béton 0,062 m³/m²; acier Fe E 500, avec une quantité totale de 6 kg/m²; et treillis soudé RAF R en acier Fe E 500. Comprend la partie proportionnelle d'arrêts périmétriques et de débords, réalisés à base de pièces angulaires en plaque d'acier galvanisé; réalisation des ouvertures et des renforts supplémentaires; fixations des plaques et des arrêts, et étaiement dans les zones nécessaires selon les données du fabricant. L'ensemble s'appui sur une structure métallique non comprise dans ce prix.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité.

XP ENV 13670-1. Exécution des ouvrages en béton. Partie 1: Tronc commun et document d'application nationale.

NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton.

Exécution:

NF EN 1994. Eurocode 4: Calcul des structures mixtes acier-béton.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

AMBIANTALES.

Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'i est prévu que la température descende sous 0°C dans les 48 heures prochaines.

DU SOUS-TRAITANT.

On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage.

PROCESSUS D'EXÉCUTION

PHASES D'EXÉCUTION.

Implantation. Montage des tôles. Étaiement, si nécessaire. Fixation des plaques et résolution des appuis. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Réglage de nivellement de la surface de finition. Séchage du béton. Réparation des défauts superficiels.

CLAUSES DE FINALISATION.

Le plancher sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités.

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

Déchets générés

Code CED	Déchets générés	Poids (kg)	Volume (l)
17 04 05	Fer et acier.	0,692	0,330
17 01 01	Béton (bétons, mortiers et préfabriqués).	1,275	0,850
	Déchets générés:	1,967	1,179
17 02 03	Plastique.	0,034	0,056
	Total déchets:	2,001	1,235
