GBV020

m²

Système de plancher sur vide sanitaire "PLANCHERS ACOR" et mur de soubassement.

121,90€

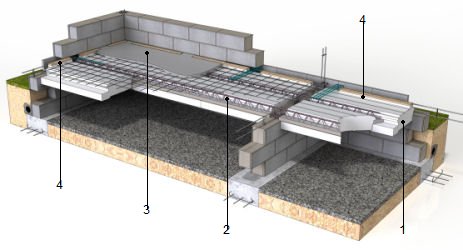

Plancher sur vide sanitaire, système EcoTherm "PLANCHERS ACOR", en béton armé, de 27=10+12+5 cm d'épaisseur et 3,95 m²K/W de résistance thermique, réalisé avec: 0,079 m³/m² de béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne et 6 kg/m² d' acier Fe E 500 en zone de renfort au moments négatifs et de connecteurs de poutrelles et de chaînages; poutrelles treillis, gamme T "PLANCHERS ACOR", de 14 cm de hauteur, avec deux barres à haute adhérence de 8 à 12 mm de diamètre en partie inférieure, une de 12 à 16 mm en partie supérieure et un treillis de 6 mm de diamètre; entrevous en polystyrène, découpés, 52x123,5x22 cm, de 12 cm de hauteur coffrante, avec languette de 9,8 cm; dalle de compression de 5 cm d'épaisseur, avec une armature de répartition constituée de treillis soudé PAF C 200x200 mm en acier Fe E 500, sur mur de soubassement de 80 cm de hauteur de blocs creux en béton, à revêtir, 500x200x200 mm, résistance normalisée B60 (6 MPa), finition avec une membrane bitumineuse. Comprend les chaînages des murets porteurs. Le prix ne comprend pas les rupteurs thermiques.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07bpo100e

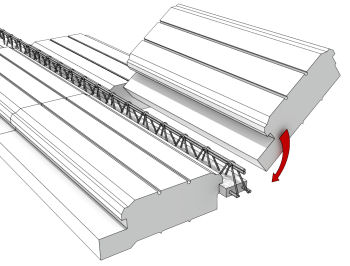

Entrevous en polystyrène, découpé, pour "PLANCHERS ACOR", 52x123,5x22 cm, de 12 cm de hauteur coffrante, avec languette de 9,8 cm, Up= 0,23 W/(m²K), pour un entraxe de poutrelles de 60 cm, selon NF EN 15037-4.

1,190

U

9,00

10,71

mt07vaa010a

Poutrelle treillis, gamme T "PLANCHERS ACOR", de 14 cm de hauteur, avec deux barres à haute adhérence de 8 à 12 mm de diamètre en partie inférieure, une de 12 à 16 mm en partie supérieure et un treillis de 6 mm de diamètre, selon NF EN 15037-1.

1,717

m

7,50

12,88

mt07ame030adg

Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

m²

3,32

3,65

mt07aco050a

Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres.

6,000

kg

2,62

15,72

mt10haf030fOEc

Béton C25/30 (XC1(F); D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,075

m³

144,97

10,87

mt02bhg020en

Bloc creux en béton, à revêtir, 500x200x200 mm, résistance normalisée B60 (6 MPa), couleur grise, pièces spéciales; avec le prix augmenté de 20% pour cause de pièces spéciales: chaînages et demi-blocs. Selon NF EN 771-3.

6,300

U

1,15

7,25

mt08aaa010a

Eau.

0,006

m³

1,50

0,01

mt09mif010cb

Mortier industriel pour maçonnerie, de ciment, couleur grise, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en vrac, selon NF EN 998-2.

0,032

t

30,98

0,99

mt14lba010g

Membrane en bitume modifié par élastomère SBS, LBM(SBS)-40-FP, de 3,5 mm d'épaisseur, masse nominale 4 kg/m², avec une armature de feutre de polyester non tissé de 160 g/m², de surface non protégée. Selon NF EN 13707.

0,840

m²

5,91

4,96

mt08efa010

Système de coffrage récupérable de panneaux en bois pour chaînages périmétriques.

0,150

m²

1,24

0,19

mq06mms010

Mélangeuse en continu avec silo, pour mortier industriel à sec, fourni en vrac.

0,143

h

1,94

0,28

mo042

Compagnon professionnel III/CP2 du béton.

0,735

h

26,63

19,57

mo089

Ouvrier professionnel II/OP du béton.

0,735

h

23,66

17,39

mo021

Compagnon professionnel III/CP2 construction pour des travaux de maçonnerie.

0,393

h

25,37

9,97

mo114

Ouvrier d'exécution I/OE1 construction pour des travaux de maçonnerie.

0,239

h

21,21

5,07

Frais de chantier des unités d'ouvrage

2,000

%

119,51

2,39

Coût d'entretien décennal: 6,10€ les 10 premières années.

Montant total HT:

121,90

UNITÉ D'OUVRAGE GBV020: SYSTÈME DE PLANCHER SUR VIDE SANITAIRE "PLANCHERS ACOR" ET MUR DE SOUBASSEMENT.

CLAUSES TECHNIQUES

Plancher sur vide sanitaire, système EcoTherm "PLANCHERS ACOR", en béton armé, de 27=10+12+5 cm d'épaisseur et 3,95 m²K/W de résistance thermique, réalisé avec: 0,079 m³/m² de béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne et 6 kg/m² d' acier Fe E 500 en zone de renfort au moments négatifs et de connecteurs de poutrelles et de chaînages; poutrelles treillis, gamme T "PLANCHERS ACOR", de 14 cm de hauteur, avec deux barres à haute adhérence de 8 à 12 mm de diamètre en partie inférieure, une de 12 à 16 mm en partie supérieure et un treillis de 6 mm de diamètre; entrevous en polystyrène, découpés, 52x123,5x22 cm, de 12 cm de hauteur coffrante, avec languette de 9,8 cm; dalle de compression de 5 cm d'épaisseur, avec une armature de répartition constituée de treillis soudé PAF C 200x200 mm en acier Fe E 500, sur mur de soubassement de 80 cm de hauteur de blocs creux en béton, à revêtir, 500x200x200 mm, résistance normalisée B60 (6 MPa), finition avec une membrane bitumineuse. Comprend les chaînages des murets porteurs.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

Exécution:

Montage et démontage du système de coffrage:

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix ne comprend pas les rupteurs thermiques.

Code CED

Type

Poids (kg)

Volume (l)

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,013

0,022

17 01 01

Béton (bétons, mortiers et préfabriqués).

12,099

8,066

17 04 05

Fer et acier.

0,209

0,100

17 03 02

Mélanges bitumineux distincts de ceux spécifiés dans le code 17 03 01.

0,235

0,235

17 02 01

Bois.

0,227

0,206

Déchets générés:

12,783

8,629

17 02 03

Plastique.

0,177

0,295

17 02 01

Bois.

0,473

0,430

Emballages:

0,650

0,725

Total déchets:

13,433

9,354
