GAO110 |
m |

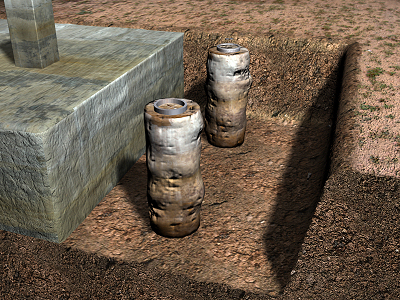

Micropieu avec armature de profilé tubulaire en acier, pour la reprise en sous-oeuvre de la fondation. |
70,64€ |
||
|
Micropieux allant jusqu'à 15 m de longueur et 114,3 mm de diamètre nominal, composé de profil tubulaire avec filet, en acier NF EN ISO 11960 N-80, avec limite élastique 562 N/mm², de 60,3 mm de diamètre extérieur et 5,5 mm d'épaisseur, et d'un lait de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4 dosé au poids, versé par l'intérieur de l'armature via système d'injection globale unitaire (IU); pour la reprise en sous-oeuvre de la fondation dans une zone de travail ayant une hauteur libre d'entre 2,50 et 4 m. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07mpi020aa |
Profil tubulaire avec filet, pour l'armement des micropieux de 60,3 mm de diamètre extérieur et 5,5 mm d'épaisseur, en acier NF EN ISO 11960 N-80, avec limite élastique 562 N/mm² et charge de rupture 690 N/mm². |
1,020 |
m |
9,90 |
10,10 |
|
mt08cem010c |
Ciment Portland CEM I 42,5 N, en sacs, selon NF EN 197-1. |
25,000 |
kg |
0,11 |
2,75 |
|
mt08aaa010a |
Eau. |
0,010 |
m³ |
1,50 |
0,02 |
|
mq03pva020 |
Équipement pour injections profondes, avec pompe à basse pression et chariot de perforation. |
0,163 |
h |
207,75 |
33,86 |
|
mo041 |
Compagnon professionnel III/CP2 du béton. |
0,417 |
h |
25,51 |
10,64 |
|
mo087 |
Ouvrier professionnel II/OP du béton. |
0,417 |
h |
22,64 |
9,44 |
|
mo111 |
Ouvrier d'exécution I/OE1 VRD espaces privés. |
0,021 |
h |
20,30 |
0,43 |
|
Moyens auxiliaires |
2,000 |
% |
67,24 |
1,34 |
|
|
Coûts indirects |
3,000 |
% |
68,58 |
2,06 |
|
|
Coût d'entretien décennal: 2,12€ les 10 premières années. |
Montant total HT: |
70,64 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GAO110: MICROPIEU AVEC ARMATURE DE PROFILÉ TUBULAIRE EN ACIER, POUR LA REPRISE EN SOUS-OEUVRE DE LA FONDATION. CLAUSES TECHNIQUES Micropieux allant jusqu'à 15 m de longueur et 114,3 mm de diamètre nominal, composé de profil tubulaire avec filet, en acier NF EN ISO 11960 N-80, avec limite élastique 562 N/mm², de 60,3 mm de diamètre extérieur et 5,5 mm d'épaisseur, et d'un lait de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4 dosé au poids, versé par l'intérieur de l'armature via système d'injection globale unitaire (IU); pour la reprise en sous-oeuvre de la fondation dans une zone de travail ayant une hauteur libre d'entre 2,50 et 4 m. Comprend le déplacement du personnel spécialisé, le déplacement aux différents emplacements sur le chantier, le nettoyage et le ramassage des restes de lait excédants et des autres déchets produits pendant les travaux, et la charge dans le camion ou la benne. NORME APPLIQUÉE Exécution, contrôle et documentation: NF EN 14199. Exécution des travaux géotechniques spéciaux. Micropieux. CRITÈRE POUR LE MÉTRÉ Longueur moyenne selon documentation graphique du Projet, incrémentée d'un mètre par la formation du bulbe. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'accès à l'ouvrage est adapté et qu'on dispose de la plateforme de travail correspondante. Avant de procéder aux travaux de perforation, toutes les conduites aériennes qui affectent la zone de travail seront déviées. Seront également supprimés ou modifiés tous les éléments enterrés qui interfèrent directement avec les travaux ou qui, par leur proximité, peuvent affecter la stabilité du terrain pendant le processus d'exécution du micropieu. On vérifiera que tout élément pouvant gêner les travaux ait été démonté et retiré. DU SOUS-TRAITANT. Il présentera un document prouvant la capacité technique de l'entreprise exécutrice, On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant l'injection de lait ou la période suivante de prise, le travail ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Nettoyage et préparation du contour affecté. Implantation. Perforation du terrain. Mise en place de l'armature tubulaire. Injection du lait de ciment. CLAUSES DE FINALISATION. L'ensemble sera monolithique et transmettra correctement les charges au terrain. CONSERVATION ET MAINTENANCE. La tête du micropieu sera protégée des actions mécaniques non prévues. CRITÈRE POUR LE MÉMOIRE On mesurera la longueur, prise sur le terrain avant le bétonnage, du micropieu réellement exécuté selon les spécifications du Projet, depuis la pointe jusqu'à la face intérieure de la semelle sur pieux, sans inclure l'excès de lait de ciment consommée sur le volume théorique correspondant au diamètre nominal du micropieu. |
