GFC050	m	Pieu foré à la boue sans tubage avec des boues thixotropiques.			129,97€
Pieu en béton armé, foré à la boue sans tubage, avec boues thixotropiques, diamètre 45 cm, réalisé avec béton C20/25 (XC1(F); D12; S4; Cl 1,0) prêt à l'emploi, et coulage depuis le camion à l'aide d'un tube plongeur, et acier Fe E 500, quantité 6,9 kg/m.

Code interne	Désignation	Quantité	Unité	Prix unitaire	Prix total
mt07aco020m	Séparateur homologué pour pieux.	3,000	U	0,09	0,27
mt07aco050a	Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.	6,900	kg	1,05	7,25
mt08var010	Boue thixotropique (bentonite).	4,000	kg	0,87	3,48
mt10haf030fODe	Béton C20/25 (XC1(F) D12; S4; Cl 1,0), prêt à l'emploi, selon NF EN 206-1.	0,200	m³	94,72	18,94
mq03pii106a	Perforation et mise en place des matériaux, avec équipement et machinerie, pour pieu perforé sans tubage avec des boues thixotropiques, de 45 cm de diamètre.	1,005	m	36,07	36,25
mq03pii010e	Transport, mise en service et retrait d'un équipement complet pour perforation de pieu perforé sans tubage avec des boues thixotropiques, nettoyage et retrait de l'excédant.	0,002	U	7.019,05	14,04
mo041	Compagnon professionnel III/CP2 charpentier.	0,903	h	25,51	23,04
mo084	Ouvrier professionnel II/OP charpentier.	0,903	h	22,64	20,44
	Moyens auxiliaires	2,000	%	123,71	2,47
	Coûts indirects	3,000	%	126,18	3,79
Coût d'entretien décennal: 2,60€ les 10 premières années.				Montant total HT:	129,97

Cahier des charges

UNITÉ D'OUVRAGE GFC050: PIEU FORÉ À LA BOUE SANS TUBAGE AVEC DES BOUES THIXOTROPIQUES.

MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

Selon l'agressivité et le niveau phréatique du terrain, on choisira le ciment adéquat pour la fabrication du béton, ainsi que son dosage et la perméabilité et l'épaisseur de recouvrement des armatures.

CLAUSES TECHNIQUES

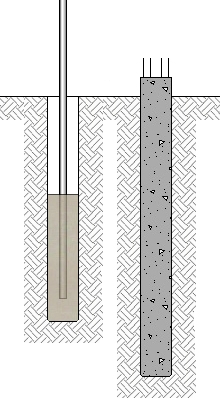

Réalisation d'un pieu de fondation en béton armé de 45 cm de diamètre, pour un groupe de pieux. Exécuté par extraction des terres via un système mécanique (forage par benne), sans tubage, avec des boues thixotropiques (bentonite) pour la contention des parois, puis bétonnage en continu submergé du pieu. Réalisé avec béton C20/25 (XC1(F); D12; S4; Cl 1,0) prêt à l'emploi, et coulage depuis le camion à l'aide d'un tube plongeur, et acier Fe E 500, avec une quantité approximative de 6,9 kg/m. Comprend les séparateurs, le transport, l'installation, le montage et le démontage du matériel mécanique.

NORME APPLIQUÉE

Dosage, élaboration, transport et mise en oeuvre du béton:

NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité.

XP ENV 13670-1. Exécution des ouvrages en béton. Partie 1: Tronc commun et document d'application nationale.

NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton.

Exécution, contrôle et documentation:

NF EN 1536. Exécution des travaux géotechniques spéciaux. Pieux forés.

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne selon documentation graphique du Projet, incrémentée d'un mètre par la formation du bulbe.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

DE L'ÉLÉMENT PORTEUR.

On disposera des informations topographiques et géotechniques nécessaires, récupérées de l'étude géotechnique correspondante du terrain réalisée par un laboratoire accrédité dans la zone technique correspondante, et qui inclura, parmi d'autres données: la découpe stratigraphique, la cote du niveau phréatique, le degré d'agressivité du terrain et les caractéristiques mécaniques du terrain, ainsi que la détermination estimée pour la fondation. Avant de déplacer la machine à pieux et celles auxiliaires sur le chantier, on vérifiera qu'elles tiennent sur le lieu de travail et qu'elles peuvent se déplacer sans obstacles, de façon à ce que l'emplacement de chaque pieu soit correct, selon l'ordre d'exécution des pieux.

DU SOUS-TRAITANT.

Il présentera un document prouvant la capacité technique de l'entreprise exécutrice,

PROCESSUS D'EXÉCUTION

PHASES D'EXÉCUTION.

Implantation et tracé des axes des groupes de pieux. Foration du terrain avec utilisation de boues thixotropiques pour la retenue des parois. Mise en place de l'armature. Mise en oeuvre du béton. Extraction des boues simultanément au coulage du béton. Nettoyage et retrait des matériaux excédants.

CLAUSES DE FINALISATION.

L'ensemble sera monolithique et transmettra correctement les charges au terrain.

CONSERVATION ET MAINTENANCE.

La tête du pieu récemment bétonné sera protégé des actions mécaniques et des températures inférieures à 3°C.

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur, prise sur le terrain avant le bétonnage, du pieu réellement exécuté selon les spécifications du Projet, depuis la pointe jusqu'à la face intérieure de la semelle sur pieux, sans inclure l'excès de béton consommé sur le volume théorique correspondant au diamètre nominal du pieu.

Déchets générés

Code CED	Déchets générés	Poids (kg)	Volume (l)
17 05 04	Terre et pierres distinctes de celles spécifiées dans le code 17 05 03.	318,086	198,804
17 04 05	Fer et acier.	0,345	0,164
17 05 06	Boues de drainage distinctes de celles spécifiées dans le code 17 05 05.	0,080	0,080
17 01 01	Béton (bétons, mortiers et préfabriqués).	4,032	2,688
	Déchets générés:	322,543	201,736
