GBV030 |
m² |

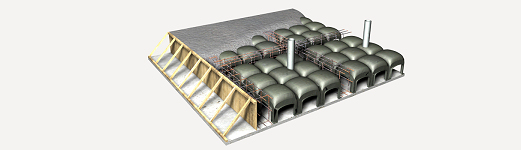

Plancher surélevé sur vide sanitaire aéré. |
46,76€ |
|
Plancher surélevé sur vide sanitaire en béton armé de 20+4 cm d'épaisseur totale, sur coffrage perdu de modules en polypropylène recyclé, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, acier Fe E 500 dans la zone de chaînage et les poutres de fondation, quantité 3 kg/m², et treillis soudé PAF 10 200x200 mm en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués, en couche de compression de 4 cm d'épaisseur; avec des joints de retrait de 5 mm d'épaisseur, via découpe avec un disque à diamant; appuyé dans son ensemble sur une base en béton de propreté. Comprend les chaînages périmétriques d'étage préformés avec un système de coffrage récupérable de planches en bois. Le prix ne comprend pas la couche de béton de propreté. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07cid010j |
Coffrage perdu de modules en polypropylène recyclé, de 50x50x20 cm, pour dallages et vides sanitaires ventilés. |
1,050 |
m² |
9,64 |
10,12 |
|
mt08efa010 |
Système de coffrage récupérable de panneaux en bois pour chaînages périmétriques. |
0,100 |
m² |
1,24 |
0,12 |
|
mt07aco050a |
Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres. |
3,000 |
kg |
1,37 |
4,11 |
|
mt07ame030bfg |
Treillis soudé PAF 10 200x200 mm, avec fils de fer longitudinaux de 5,5 mm de diamètre et fils de fer transversaux de 5.5 mm de diamètre, acier Fe E 500, selon NF A35-080-2. |
1,100 |
m² |
2,32 |
2,55 |
|
mt10haf030fOEc |
Béton C25/30 (XC1(F) D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1. |
0,154 |
m³ |
133,00 |
20,48 |
|
mq06vib020 |
Règle vibrante de 3 m. |
0,082 |
h |
4,67 |
0,38 |
|
mq06cor020 |
Équipement pour découpage de joints dans les dallages en béton. |
0,075 |
h |
9,50 |
0,71 |
|
mo042 |
Compagnon professionnel III/CP2 du béton. |
0,113 |
h |
26,79 |
3,03 |
|
mo089 |
Ouvrier professionnel II/OP du béton. |
0,113 |
h |
23,79 |
2,69 |
|
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,075 |
h |
22,03 |
1,65 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
45,84 |
0,92 |
|
|
Coût d'entretien décennal: 1,87€ les 10 premières années. |
Montant total HT: |
46,76 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GBV030: PLANCHER SURÉLEVÉ SUR VIDE SANITAIRE AÉRÉ. CLAUSES TECHNIQUES Plancher surélevé sur vide sanitaire en béton armé de 20+4 cm d'épaisseur totale, sur coffrage perdu de modules en polypropylène recyclé, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, acier Fe E 500 dans la zone de chaînage et les poutres de fondation, quantité 3 kg/m², et treillis soudé PAF 10 200x200 mm en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués, en couche de compression de 4 cm d'épaisseur; avec des joints de retrait de 5 mm d'épaisseur, via découpe avec un disque à diamant; appuyé dans son ensemble sur une base en béton de propreté. Comprend les chaînages périmétriques d'étage préformés avec un système de coffrage récupérable de planches en bois. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton:
Exécution:
Montage et démontage du système de coffrage:
CRITÈRE POUR LE MÉTRÉ Surface mesurée depuis les faces extérieures des chaînages périmétriques, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera l'existence de la base d'appui. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation des modules. Montage du système de coffrage auxiliaire. Mise en place et montage des modules. Réalisation des orifices de passage des installations. Mise en place de l'armature. Mise en place des éléments de réservation pour le passage des installations. Coulage, extension et vibrage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Démontage du système de coffrage auxiliaire. Implantation des joints de retrait. Découpe du béton. Nettoyage final des joints de retrait. CLAUSES DE FINALISATION. La lame sera suffisamment ventilée. Le plancher sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus. CRITÈRE D'ÉVALUATION ÉCONOMIQUE Le prix ne comprend pas la couche de béton de propreté. |
|||||||||||||||||||||||
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
1,005 |
0,670 |
|
17 02 01 |
Bois. |
0,151 |
0,137 |
|
17 04 05 |
Fer et acier. |
0,170 |
0,081 |
|
Déchets générés: |
1,326 |
0,888 |
|
|
17 02 03 |
Plastique. |
0,023 |
0,038 |
|
Emballages: |
0,023 |
0,038 |
|
|
Total déchets: |
1,349 |
0,927 |
