EBS070 |
m² |
Système "ALUCOBOND" de panneau composite, pour bardage ventilé. |
151,78€ |
||
|
Système de bardage ventilé, système "ALUCOBOND", de panneau composite Alucobond Plus "ALUCOBOND", de 2000 à 6800 mm de longueur, 555 mm de hauteur et 4 mm d'épaisseur, composé de deux tôles en alliage d'aluminium EN AW-5005-A, de 0,5 mm d'épaisseur, laquées avec PVDF par leur face extérieure, finition Solid, couleur Black, avec film de protection plastique, unies par un noyau central minéral, de 3 mm d'épaisseur, Euroclasse B-s1, d0 de réaction au feu, formant une tôle horizontale, placée avec le système de tôles horizontales sur sous-structure support composée de montants réalisés avec des profilés en forme d'oméga, en aluminium extrudé, ancrés à la surface support avec consoles de soutien en aluminium avec joint en néoprène. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt12pra010aaa1 |

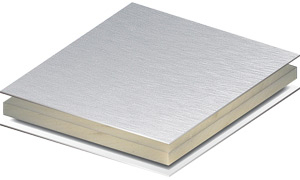

Panneau composite Alucobond Plus "ALUCOBOND", de 2000 à 6800 mm de longueur, 555 mm de hauteur et 4 mm d'épaisseur, composé de deux tôles en alliage d'aluminium EN AW-5005-A, de 0,5 mm d'épaisseur, laquées avec PVDF par leur face extérieure, finition Solid, couleur Black, avec film de protection plastique, unies par un noyau central minéral, de 3 mm d'épaisseur, Euroclasse B-s1, d0 de réaction au feu, formant une tôle horizontale avec des plis de 35 mm sur ses quatre côtés, renforcé avec des profilés longitudinaux SZ en aluminio disposés le long de ses bords supérieur et inférieur et rivés à ceux-ci tous les 500 mm maximum, avec des rivets en acier inoxydable et à tête en aluminium; seront également disposés des renforts le long des plis verticaux de profilés en aluminium et des renforts intermédiaires collé sur leur face arrière. |
1,050 |
m² |
25,00 |
26,25 |
|
mt12pra100a |

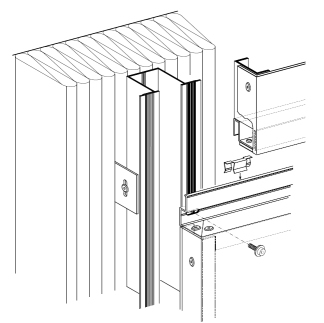

Sous-structure support composée de montants réalisés avec des profilés en forme d'oméga, en aluminium extrudé, de 4 m de longueur maximum, ancrés à la surface support avec consoles de soutien en aluminium avec joint en néoprène, fixées avec vis en acier inoxydable. |
1,000 |
m² |
61,50 |
61,50 |
|
mo051 |
Compagnon professionnel III/CP2 poseur de systèmes de façades préfabriqués. |
1,185 |
h |
25,11 |
29,76 |
|
mo097 |
Ouvrier professionnel II/OP poseur de systèmes de façades préfabriqués. |
1,185 |
h |
21,57 |
25,56 |
|
Moyens auxiliaires |
3,000 |
% |
143,07 |
4,29 |
|
|
Coûts indirects |
3,000 |
% |
147,36 |
4,42 |
|
|
Coût d'entretien décennal: 25,80€ les 10 premières années. |
Montant total HT: |
151,78 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE EBS070: SYSTÈME "ALUCOBOND" DE PANNEAU COMPOSITE, POUR BARDAGE VENTILÉ. CLAUSES TECHNIQUES Réalisation d'un système de bardage ventilé, système "ALUCOBOND", de panneau composite Alucobond Plus "ALUCOBOND", de 2000 à 6800 mm de longueur, 555 mm de hauteur et 4 mm d'épaisseur, composé de deux tôles en alliage d'aluminium EN AW-5005-A, de 0,5 mm d'épaisseur, laquées avec PVDF par leur face extérieure, finition Solid, couleur Black, avec film de protection plastique, unies par un noyau central minéral, de 3 mm d'épaisseur, Euroclasse B-s1, d0 de réaction au feu, formant une tôle horizontale avec des plis de 35 mm sur ses quatre côtés, renforcé avec des profilés longitudinaux SZ en aluminio disposés le long de ses bords supérieur et inférieur et rivés à ceux-ci tous les 500 mm maximum, avec des rivets en acier inoxydable et à tête en aluminium; seront également disposés des renforts le long des plis verticaux de profilés en aluminium et des renforts intermédiaires collé sur leur face arrière, placée avec le système de tôles horizontales sur sous-structure support composée de montants réalisés avec des profilés en forme d'oméga, en aluminium extrudé, de 4 m de longueur maximum, ancrés à la surface support avec consoles de soutien en aluminium avec joint en néoprène, fixées avec vis en acier inoxydable. Comprend la réalisation des linteaux, les rejets d'eau, les jambages et les mouchettes, les joints, la réalisation des rencontres et les pièces spéciales. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant toutes les ouvertures. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que la structure est complètement réalisée, que la surface support a totalement pris, qu'elle est sèche et sans reste d'ouvrage, que la paroi principale est totalement terminée et qu'elle présente la planimétrie adéquate, et que les précadres des baies sont placés. CLIMATIQUES. On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Préparation des éléments de fixation préalablement incorporés à l'ouvrage. Implantation des axes verticaux et horizontaux des joints. Réalisation de tous les travaux nécessaires pour la résolution des ouvertures. Alignement, aplomb et nivellement du revêtement. Fixation définitive des pièces à la sous-structure support. Nettoyage final du parement. CLAUSES DE FINALISATION. La paroi extérieure finie ne présentera pas de pièces fissurées ou tachées, et sera stable face aux efforts horizontaux. CONSERVATION ET MAINTENANCE. Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant toutes les ouvertures. |
