ETS030

m²

Système de toiture terrasse métallique étanche avec fixation mécanique "CHOVA", imperméabilisation avec des membranes asphaltiques.

66,34€

Système de toiture terrasse métallique étanche avec fixation métallique, "CHOVA", de type conventionnel, pente de 1% à 15%, constituée de: support de base: profilé nervuré autoportant en tôle d'acier galvanisé S 280 de 0,7 mm d'épaisseur, finition lisse, avec 3 nervures de 50 mm de hauteur séparés de 260 mm; isolation thermique: panneau en laine de roche hydrofugée, de haute densité, LAROC N 150/4 "CHOVA", selon NF EN 13162, de 40 mm d'épaisseur; imperméabilisation: monocouche avec écran de bitume modifié avec un élastomère SBS, POLITABER COMBI FM 50/G "CHOVA", fixée mécaniquement au support avec 3 vis en acier tous les m², de 65 mm de longueur.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt13ccg200ac

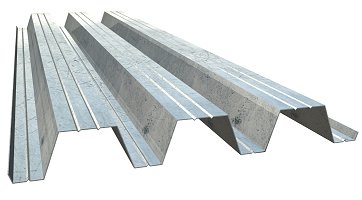

Profilé nervuré autoportant en tôle d'acier galvanisé S 280 de 0,7 mm d'épaisseur, finition lisse, avec 3 nervures de 50 mm de hauteur séparés de 260 mm, inertie 18 cm4 et masse surfacique 5,5 kg/m², selon NF EN 14782.

1,100

m²

8,34

9,17

mt16lrc020a

Panneau en laine de roche hydrofugée, de haute densité, LAROC N 150/4 "CHOVA", selon NF EN 13162, de 40 mm d'épaisseur, résistance thermique 1,05 m²K/W, conductivité thermique 0,038 W/(mK).

1,050

m²

13,16

13,82

mt14lgc020i

Écran de bitume modifié avec un élastomère SBS, POLITABER COMBI FM 50/G "CHOVA", LBM - 50/G - FM, NF EN 13707, de 5 kg/m², avec une armature de feutre de polyester non tissé renforcé (pour fixation mécanique) de 150 g/m², à surface autoprotégée (protection minérale sur la face extérieure, couleur ardoise grise et plastique anti-adhérant sur la face intérieure).

1,100

m²

14,37

15,81

mt16aab010

Fixation mécanique des panneaux isolants à la tôle métallique (toitures terrasses métalliques étanches).

3,000

U

0,16

0,48

mt14lga100a

Vis en acier EVDF ZBJ de 6 mm de diamètre et 65 mm de longueur, avec traitement anticorrosion, cheville et rondelle de répartition de 40x40 mm.

3,000

U

0,18

0,54

mt14lbc100a

Bande de renfort de bitume modifié avec élastomère SBS POLITABER Banda 33 "CHOVA", LBM - 30 - FP, NF EN 13707, de 33 cm de largeur, masse nominale 3 kg/m², avec une armature de fibre de polypropylène de 160 g/m², terminée avec film plastique sur les deux faces.

0,570

m

3,61

2,06

mt15pac040

Tôle en acier galvanisé "CHOVA".

0,150

m

1,39

0,21

mo046

Compagnon professionnel III/CP2 monteur de parois industrielles.

0,216

h

24,26

5,24

mo089

Ouvrier professionnel II/OP monteur de parois industrielles.

0,216

h

21,54

4,65

mo049

Compagnon professionnel III/CP2 monteur d'isolants.

0,072

h

24,26

1,75

mo092

Ouvrier professionnel II/OP monteur d'isolants.

0,072

h

21,54

1,55

mo027

Compagnon professionnel III/CP2 applicateur de lames imperméabilisantes.

0,172

h

24,26

4,17

mo062

Ouvrier professionnel II/OP applicateur de lames imperméabilisantes.

0,172

h

21,54

3,70

Moyens auxiliaires

2,000

%

63,15

1,26

Coûts indirects

3,000

%

64,41

1,93

Coût d'entretien décennal: 24,55€ les 10 premières années.

Montant total HT:

66,34

UNITÉ D'OUVRAGE ETS030: SYSTÈME DE TOITURE TERRASSE MÉTALLIQUE ÉTANCHE AVEC FIXATION MÉCANIQUE "CHOVA", IMPERMÉABILISATION AVEC DES MEMBRANES ASPHALTIQUES.

CLAUSES TECHNIQUES

Réalisation d'une toiture terrasse métallique étanche avec fixation métallique, "CHOVA", de type conventionnel, pente de 1% à 15%, constituée des éléments suivants: SUPPORT DE BASE: profilé nervuré autoportant en tôle d'acier galvanisé S 280 de 0,7 mm d'épaisseur, finition lisse, avec 3 nervures de 50 mm de hauteur séparés de 260 mm, inertie 18 cm4 et masse surfacique 5,5 kg/m²; ISOLATION THERMIQUE: panneau en laine de roche hydrofugée, de haute densité, LAROC N 150/4 "CHOVA", selon NF EN 13162, de 40 mm d'épaisseur, résistance thermique 1,05 m²K/W, conductivité thermique 0,038 W/(mK); IMPERMÉABILISATION: type monocouche, non adhérée, constituée d'une écran de bitume modifié avec un élastomère SBS, POLITABER COMBI FM 50/G "CHOVA", LBM - 50/G - FM, de 5 kg/m², avec une armature de feutre de polyester non tissé renforcé (pour fixation mécanique) de 150 g/m², à surface autoprotégée (protection minérale sur la face extérieure, couleur ardoise grise et plastique anti-adhérant sur la face intérieure), fixée mécaniquement; FIXATIONS MÉCANIQUES: membrane d'étanchéité fixée mécaniquement au support métallique par vis en acier EVDF ZBJ de 6 mm de diamètre et 65 mm de longueur, avec traitement anticorrosion, cheville et rondelle de répartition de 40x40 mm, disposés en 3 points tous les m². Comprend la réalisation des joints de dilatation en toiture et la résolution des points particuliers.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en projection horizontale, selon documentation graphique du Projet, à partir des faces intérieures des garde-corps ou des acrotères qui la délimitent.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CRITÈRE POUR LE MÉMOIRE

On mesurera, en projection horizontale, la surface réellement exécutée selon les spécifications du Projet, à partir des faces intérieures des garde-corps ou des acrotères qui la délimitent.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,662

0,315

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,450

0,749

17 03 02

Mélanges bitumineux distincts de ceux spécifiés dans le code 17 03 01.

0,303

0,303

Déchets générés:

1,415

1,368

17 02 03

Plastique.

0,148

0,247

Total déchets:

1,563

1,615
