ELA020

m²

Bardage double peau, avec isolant intermédiaire.

49,07€

Bardage double peau, constitué de panneau extérieur de tôle profilée nervurée en acier S320 GD galvanisé de 0,6 mm d'épaisseur et 30 mm de hauteur de crête, isolation de matelas en laine de verre non hygroscopique revêtue sur une de ses faces avec un voile de verre renforcé, selon NF EN 13162, de 60 mm d'épaisseur et support intérieur de bac en tôle nervurée en acier galvanisé de 0,6 mm d'épaisseur.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt13ccg100a

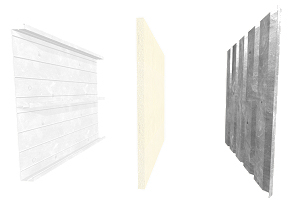

Tôle profilée nervurée en acier NF EN 10346 S320 GD galvanisé de 0,6 mm d'épaisseur et 30 mm de hauteur de crête.

1,050

m²

6,26

6,57

mt16lva100a

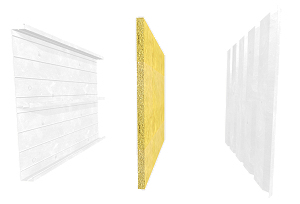

Matelas en laine de verre non hygroscopique revêtue sur une de ses faces avec un voile de verre renforcé, selon NF EN 13162, de 60 mm d'épaisseur, résistance thermique 1,5 m²K/W, conductivité thermique 0,04 W/(mK), pour isolation dans des systèmes à double tôle métallique.

1,050

m²

2,82

2,96

mt13ccg110a

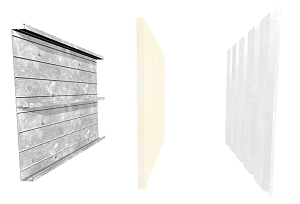

Bac en tôle nervurée en acier galvanisé de 0,6 mm d'épaisseur, pour utilisation dans des murs multicouche.

1,050

m²

16,50

17,33

mt13ccg020e

Arrêt latéral en acier galvanisé, épaisseur 0,6 mm, développement 500 mm.

0,340

m²

4,45

1,51

mt13ccg030d

Vis autoformeuse de 6,5x70 mm d'acier inoxydable, avec rondelle.

1,500

U

0,50

0,75

mt13ccg040

Joint d'étanchéité pour tôles profilées en acier.

0,420

m

0,90

0,38

mt13ccg030f

Vis autoformeuse de 4,2x13 mm d'acier inoxydable, avec rondelle.

2,050

U

0,05

0,10

mq08sol020

Équipement et éléments auxiliaires pour soudure électrique.

0,115

h

3,10

0,36

mo051

Compagnon professionnel III/CP2 monteur de parois industrielles.

0,392

h

24,91

9,76

mo098

Ouvrier professionnel II/OP monteur de parois industrielles.

0,392

h

21,40

8,39

Coûts directs complémentaires

2,000

%

48,11

0,96

Coût d'entretien décennal: 2,45€ les 10 premières années.

Montant total HT:

49,07

UNITÉ D'OUVRAGE ELA020: BARDAGE DOUBLE PEAU, AVEC ISOLANT INTERMÉDIAIRE.

MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

L'acier ne sera pas mis en contact direct avec les autres métaux ou plâtres.

CLAUSES TECHNIQUES

Fourniture et montage d'un bardage double peau, constitué de panneau extérieur de tôle profilée nervurée en acier NF EN 10346 S320 GD galvanisé de 0,6 mm d'épaisseur et 30 mm de hauteur de crête, isolation de matelas en laine de verre non hygroscopique revêtue sur une de ses faces avec un voile de verre renforcé, selon NF EN 13162, de 60 mm d'épaisseur, résistance thermique 1,5 m²K/W, conductivité thermique 0,04 W/(mK), pour isolation dans des systèmes à double tôle métallique et support intérieur de bac en tôle nervurée en acier galvanisé de 0,6 mm d'épaisseur, pour utilisation dans des murs multicouche; le tout fixé à une structure portante ou auxiliaire (non comprise dans ce prix). Comprend les recouvrements, les chutes et les accessoires de fixation cachée et l'étanchéité et autres éléments et travaux nécessaires à la réalisation des ouvertures, des joints, des coins, des arrêts et des rencontres avec d'autres matériaux. Totalement monté.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,540

0,257

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,151

0,252

Déchets générés:

0,691

0,509

17 02 03

Plastique.

0,081

0,135

Total déchets:

0,772

0,644
