GSB200

m

Ancrage provisoire d'un écran.

104,13€

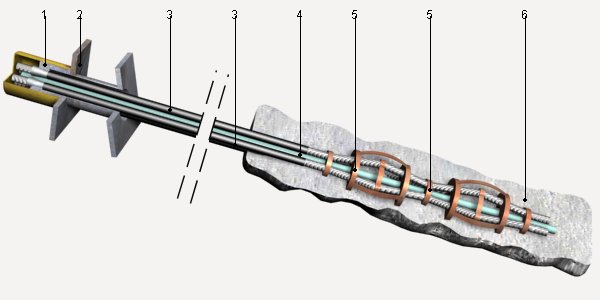

Ancrage provisoire d'un écran au terrain, via perforation de l'écran et du terrain, avec tubage de 114 mm de diamètre extérieur, avec une inclinaison de 30° par rapport au plan horizontal, allant jusqu'à 17,5 m de longueur, constitué de 3 câbles composés de cordons tressés en acier, graissés et gainés dans un tube en PE; injection sous pression via le système d'injection globale et unitaire (IGU), de lait de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4, dosé au poids; fixation des câbles aux têtes des ancrages, tension de ceux-ci, scellage de la perforation et mise en service.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07aav110a

Câble constitué de cordons en acier de 0,6" (15,2 mm) de diamètre nominal et 1860 MPa de charge unitaire maximale, pour ancrages au terrain.

3,000

m

2,91

8,73

mt07aav120a

Tube en polyéthylène haute densité (PEHD/HDPE), pour gainer les câbles dans des ancrages au terrain.

1,000

m

6,79

6,79

mt08aaa010a

Eau.

0,010

m³

1,50

0,02

mt08cem010c

Ciment Portland CEM I 42,5 N, en sacs, selon NF EN 197-1.

25,000

kg

0,11

2,75

mt07aav105

Répercussion, par mètre d'ancrage provisoire d'écran, de tête d'ancrage, pour un maximum de sept câbles de 0,6" (15,2 mm) de diamètre nominal, constituée d'une plaque d'appui et de cales en acier, comprend la tension et la mise en service de celle-ci.

1,000

U

32,40

32,40

mq03pan020a

Équipement mécanique pour la réalisation des travaux de perforation du mur et du terrain, avec ou sans tubage pour l'ancrage provisoire d'un écran de soutènement.

0,573

h

28,00

16,04

mo042

Compagnon professionnel III/CP2 du béton.

0,678

h

25,31

17,16

mo089

Ouvrier professionnel II/OP du béton.

0,678

h

22,46

15,23

Moyens auxiliaires

2,000

%

99,12

1,98

Coûts indirects

3,000

%

101,10

3,03

Montant total HT:

104,13

UNITÉ D'OUVRAGE GSB200: ANCRAGE PROVISOIRE D'UN ÉCRAN.

CLAUSES TECHNIQUES

Réalisation d'un ancrage provisoire d'écran au terrain, avec inclinaison de 30° par rapport au plan horizontal, allant jusqu'à 17,5 m de longueur, pour assurer la stabilité de l'écran pendant les travaux d'excavation des terres, jusqu'à ce que le mur soit définitivement raidi via ses unions avec le reste de la structure, pendant un temps de service inférieur à 2 ans, composé des travaux suivants: extraction de terres avec des moyens mécaniques, via perforation de l'écran et du terrain, avec tubage de 114 mm de diamètre extérieur; introduction de 3 câbles formés de cordons tressés en acier de 0,6" (15,2 mm) de diamètre nominal, graissés et gainés dans un tube en PE; injection sous pression via le système d'injection globale et unitaire (IGU), de lait de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4, dosé au poids, pour la protection et la réalisation d'un bulbe; fixation des câbles à la tête d'ancrage formée d'une plaque d'appui et d'une cale en acier; tension des câbles avec un cric de tension multifilaire et une centrale hydraulique, une fois le lait de ciment pris; scellage de la perforation et mise en service. Comprend le montage, le démontage et le retrait des équipements, la perforation du mur et du terrain, le relâchement de l'ancrage une fois la stabilisation définitive du mur finalisée, le nettoyage et le retrait des restes générés.

NORME APPLIQUÉE

Exécution, contrôle et documentation: NF EN 1537. Exécution des travaux géotechniques spéciaux. Tirants d'ancrage.

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne de la face d'appui de la tête d'ancrage jusqu'à l'extrémité du bulbe, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur totale du câble des ancrages exécutés selon les spécifications du Projet.
